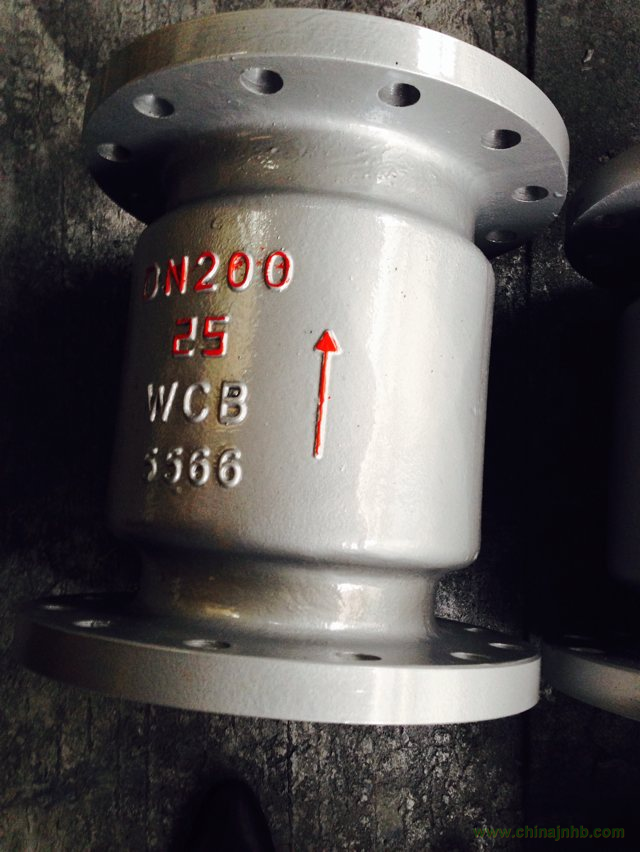

一、H42H立式止回閥產品概述
H42H立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
H42H立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
二、H42H立式止回閥主要性能規范
|
型號
|
公稱壓力
PN(MPa)
|
試驗壓力SP(MPa)
|
適用溫度
(℃)
|
適用介質
|
|
殼體
|
密封
|
|
H42W-25P
|
2.5
|
3.8
|
2.8
|
≤200
|
|
|
H42W-25R
|
|
|
H42W-40P
|
4.0
|
6.0
|
4.4
|
水、油品
|
|
H42W-40R
|
|
|
H42Y-40
|
|
三、H42H立式止回閥主要外形尺寸和連接尺寸（MM）
|
型號
|
公稱通徑
DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φ
|
|
1
|
2
|
3
|
|
H42W-25P H42W-25R
|
15
|
-
|
85
|
85
|
95
|
65
|
45
|
16
|
-
|
4-Φ14
|
|
20
|
-
|
95
|
95
|
105
|
75
|
55
|
16
|
-
|
4-Φ14
|
|
25
|
-
|
100
|
105
|
115
|
85
|
65
|
16
|
-
|
4-Φ14
|
|
32
|
-
|
105
|
150
|
135
|
100
|
78
|
16
|
-
|
4-Φ14
|
|
40
|
-
|
115
|
160
|
145
|
110
|
88
|
18
|
-
|
4-Φ14
|
|
50
|
140
|
125
|
170
|
160
|
125
|
100
|
20
|
3
|
4-Φ14
|
|
65
|
160
|
145
|
180
|
180
|
145
|
120
|
22
|
3
|
8-Φ18
|
|
80
|
185
|
155
|
200
|
195
|
160
|
135
|
22
|
3
|
8-Φ18
|
|
100
|
210
|
210
|
210
|
230
|
190
|
160
|
24
|
3
|
8-Φ23
|
|
125
|
-
|
275
|
275
|
275
|
220
|
188
|
28
|
3
|
8-Φ25
|
|
150
|
300
|
225
|
300
|
300
|
250
|
218
|
30
|
3
|
8-Φ25
|
|
200
|
380
|
380
|
380
|
360
|
310
|
278
|
34
|
3
|
12-Φ25
|
