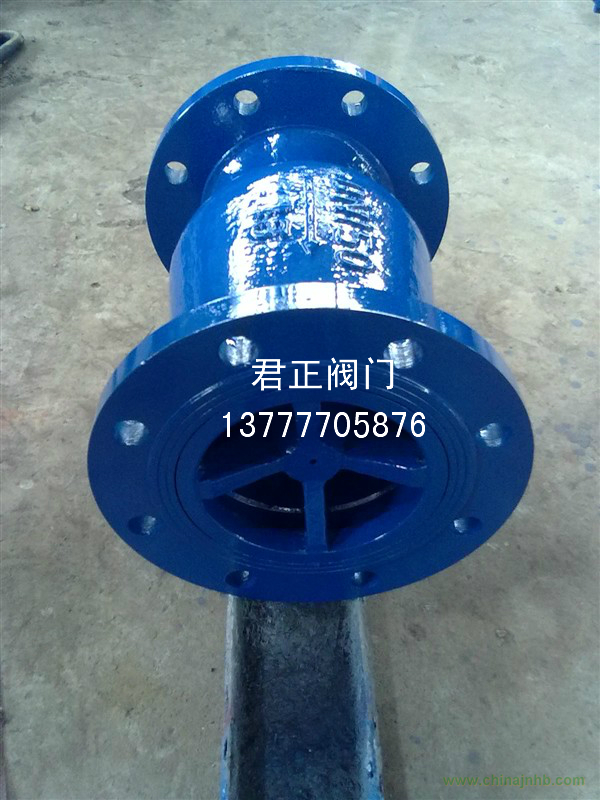

一、HC42X靜音止回閥特點用途

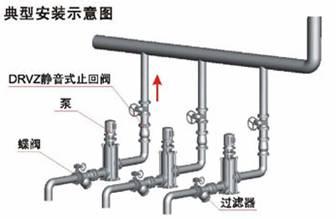

HC42X靜音止回閥主要是由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成。HC42X靜音止回閥的內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程非常短，停泵時可以快速關閉，防止巨大的水錘聲，并具有靜音關閉的特點。DRVZ靜音式止回閥主要用于給排水、消防、暖通系統，可安裝于水泵出口處，以防止倒流及水錘對水泵的損害，有效的保護了水泵的正常的運行。
二、HC42X靜音止回閥主要性能參數表
|
型 號
|
DRVZ-10
|
DRVZ-16
|
DRVZ-25Q
|
|
公稱壓力PN(MPa)
|
1.0
|
1.6
|
2.5
|
|
公稱通徑DN(mm)
|
50～350
|
|
最高工作壓力 (MPa)
|
1.0
|
1.6
|
2.5
|
|
密封試驗壓力 (MPa)
|
1.0
|
1.6
|
2.5
|
|
殼體試驗壓力 (MPa)
|
1.5
|
2.4
|
3.75
|
|
主要零件材料
|
閥體、導流體
|
灰鑄鐵球墨鑄鐵
|
|
閥座、軸承、閥瓣、軸
|
鋁青銅或銘不銹鋼
|
|
彈簧
|
不銹鋼
|
三、HC42X靜音止回閥主要外形尺寸
|
公稱通徑DN(mm)
|
L
|
|
50
|
120
|
|
65
|
150
|
|
80
|
180
|
|
100
|
229
|
|
125
|
254
|
|
150
|
268
|
|
200
|
292
|
|
250
|
330
|
