H74H對夾式圓片止回閥是一種超薄型止回閥，它具有結構簡單、外形美觀、重量輕、安裝方便等優點，該閥主要適用于給水系統、石油、化工、治金等工業部門對安裝空間限制的場所最為適用。
一、H74H對夾式圓片止回閥主要技術參數
|
型號
|
公稱壓力PN(mpa)
|
實驗壓力PS()mpa)
|
適用溫度（℃）
|
適用介質
|
|
殼體
|
密封
|
硬密封
|
軟密封
|
|
|
H74X/H-10
|
1.0
|
1.5
|
1.1
|
≤400
|
≤120（最高250）
|
油、水、酸堿等液體
|
|
H74X/H-16
|
1.6
|
2.4
|
1.76
|
|
H74X/H-25
|
2.5
|
3.75
|
2.76
|
|
H74X/H-40
|
4.6
|
6.0
|
4.4
|
二、H74H對夾式圓片止回閥主要零件材料
|
零件名稱
|
閥體、閥瓣
|
密封圈
|
|
材料
|
碳鋼、不銹鋼、銅
|
丁青橡膠、三元乙丙橡膠、聚四氟乙烯
|

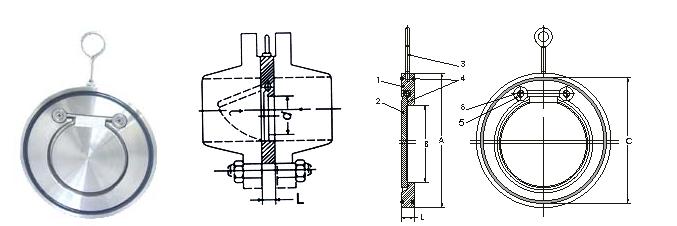

三、H74H對夾式圓片止回閥主要外形連接尺寸
|
公稱通徑DN(mm)
|
d
|
L
|
D
|
|
I型
|
II型
|
PN1.0
|
PN1.6
|
PN2.5
|
PN4.0
|
|
50
|
25
|
15
|
22
|
109
|
109
|
109
|
109
|
|
65
|
38
|
15
|
22
|
129
|
129
|
129
|
129
|
|
80
|
46
|
15
|
22
|
144
|
144
|
144
|
144
|
|
100
|
72
|
15
|
24
|
164
|
164
|
170
|
170
|
|
125
|
95
|
15
|
26
|
194
|
186
|
186
|
186
|
|
150
|
114
|
16
|
29
|
221
|
221
|
226
|
226
|
|
200
|
140
|
29
|
43
|
275
|
275
|
286
|
293
|
|
250
|
188
|
29
|
43
|
331
|
331
|
343
|
355
|
|
300
|
216
|
38
|
50
|
380
|
386
|
403
|
420
|
|
350
|
263
|
41
|
52
|
440
|
446
|
460
|
477
|
|
400
|
305
|
51
|
62
|
491
|
498
|
517
|
549
|
|
450
|
356
|
51
|
62
|
541
|
558
|
567
|
574
|
|
500
|
406
|
65
|
80
|
596
|
620
|
627
|
631
|
|
600
|
482
|
70
|
90
|
698
|
737
|
734
|
750
|
