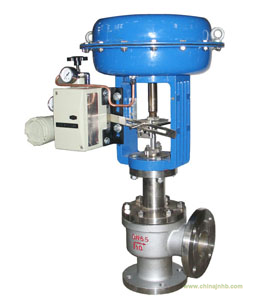

ZXJ(ZJHJ)氣動薄膜角式調節閥 概述
ZXJ(ZJHJ)氣動薄膜角式調節閥專用于介質粘度大、易結晶、含有懸浮顆粒、90度彎接頭處，由于角式調節閥角式閥體無死角，便于吹掃，維護簡單而廣泛應用。可使用單座或者平衡式套筒閥瓣上，一些高壓差場合也可以適用多級調節。可選擇多彈簧氣動薄膜機構或電動執行機構等。
ZXJ(ZJHJ)氣動薄膜角式調節閥 標準規格
閥體型式：角式鑄造球型閥體
閥芯型式：?jiǎn)巫?、套筒型閥芯
公稱通徑：DN20~200 NPS3/4〞~ 8〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型、
保溫夾套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
ZXJ(ZJHJ)氣動薄膜角式調節閥 型號編制
| Z |
執行機構 |
H |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
| Z系列調節閥 |
J:氣動薄膜執行機構
H:氣動活塞執行機構 |
直行程 |
J:標準型角式單座調節閥
JF:軟密封角式單座調節閥
JM:標準型角式套筒調節閥
JT:兩級籠式套筒角式調節閥
JG:帶散熱型角式調節閥
JV:波紋管型角式調節閥
JD:低溫型角式調節閥 |
PN16=16
CL150LB=150LB
JIS10K=10K |
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質 |
DN25= DN252
NPS1〞= NPS 1〞 |
| 如：Z型氣動薄膜角式單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHJ-16C DN50 |
ZXJ(ZJHJ)氣動薄膜角式調節閥 性能
| 流量特性 |
直線、等百分比、快開 |
| 可調范圍 |
50:1 (CV<6.3 30:1) |
| 額定CV值 |
等百分比CV1.6~630 ，直線CV1.8~690 |
| 允許泄漏量 |
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）
泄漏量標準:GB/T 4213 |
| 性能指標 |
|
氣動 |
電動 |
| 基本誤差% |
±1.5 |
±1.0 |
| 回差% |
≤1.5 |
≤1.0 |
| 死區% |
≤0.6 |
≤1.0 |
| 始終點偏差% |
±2.5 |
±2.5 |
| 額定行程偏差% |
≤2.5 |
≤2.5 |
ZXJ(ZJHJ)氣動薄膜角式調節閥 選用參數表
| 閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 額定流量系數Cv |
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 公稱通徑 |
行程 |
可選流量系數Cv（★標準型 ●推薦 ○定制） |
| DN20 |
16mm |
● |
● |
● |
★ |
|
|
|
|
|
|
|
|
|
|
| DN25 |
● |
● |
● |
● |
★ |
|
|
|
|
|
|
|
|
|
| DN32 |
25 mm |
○ |
○ |
○ |
○ |
○ |
★ |
|
|
|
|
|
|
|
|
| DN40 |
|
○ |
○ |
○ |
○ |
● |
★ |
|
|
|
|
|
|
|
| DN50 |
|
|
○ |
○ |
○ |
● |
● |
★ |
|
|
|
|
|
|
| DN65 |
40mm |
|
|
|
|
|
○ |
○ |
○ |
★ |
|
|
|
|
|
| DN80 |
|
|
|
|
|
○ |
○ |
○ |
● |
★ |
|
|
|
|
| DN100 |
|
|
|
|
|
○ |
○ |
○ |
● |
● |
★ |
|
|
|
| DN125 |
60mm |
|
|
|
|
|
|
|
|
○ |
○ |
○ |
★ |
|
|
| DN150 |
|
|
|
|
|
|
|
|
|
○ |
○ |
● |
★ |
|
| DN200 |
|
|
|
|
|
|
|
|
|
○ |
○ |
● |
● |
★ |
氣動執行機構
膜片有效面積Ae (cm2) |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
| 350 |
350 |
560 |
900 |
| 作用方式 |
彈簧范圍 |
金屬密封允許壓差（MPa） |
| 氣開 |
20-100KPa |
4.46 |
3.09 |
1.98 |
1.16 |
0.7 |
0.44 |
0.28 |
0.18 |
0.17 |
0.11 |
0.07 |
0.07 |
0.05 |
0.03 |
| 40-200 KPa |
6.4 |
6.4 |
5.94 |
3.34 |
2.14 |
1.31 |
0.84 |
0.53 |
0.51 |
0.33 |
0.21 |
0.22 |
0.15 |
0.09 |
| 80-240 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
4.99 |
3.05 |
1.95 |
1.25 |
1.18 |
0.78 |
0.5 |
0.51 |
0.36 |
0.21 |
| 氣關 |
20-100KPa |
6.4 |
6.19 |
3.96 |
2.23 |
2.14 |
0.87 |
0.56 |
0.35 |
0.34 |
0.22 |
0.14 |
0.15 |
0.1 |
0.06 |
| 40-200 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.86 |
3.64 |
2.3 |
2.21 |
1.43 |
0.91 |
0.95 |
0.66 |
0.37 |
| 80-240 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.04 |
3.18 |
3.06 |
1.98 |
1.26 |
1.32 |
0.92 |
0.52 |
