型 號 規 格
序號 產 品 型 號 工作室尺寸 預裝功率（KW） 單價（元）
1 高低溫濕熱試驗箱 GDJS-100C 450×450×500 4
2 高低溫濕熱試驗箱 GDJS-250C 500×600×810 5
3 高低溫濕熱試驗箱 GDJS-500C 700×800×900 6
4 高低溫濕熱試驗箱 GDJS-800C 800×1000×1000 8
5 高低溫濕熱試驗箱 GDJS-010C 1000×1000×1000 10
產 品 說 明

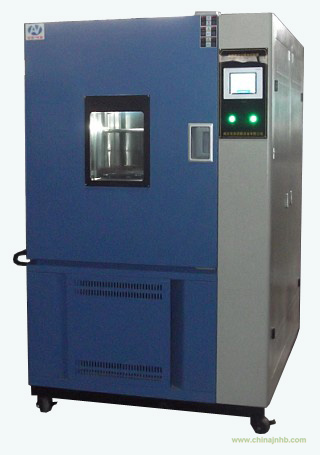

本高低溫濕熱試驗箱可以用來考核和確定電工、電子產品或材料在規定的溫度下，或濕熱環境條件下貯存和使用的適應性。設備采用強迫空氣循環來保持工作室內溫濕度的均勻性。
參 照 標 準
本產品滿足：通用標準：GB10586-2006 濕熱試驗箱技術條件
GB10589-2006 低溫試驗箱技術條件
GB10592-2008 高低溫試驗箱技術條件
GB11158-2006 高溫試驗箱技術條件
GB/T2423.1-2001 試驗A：低溫試驗方法
GB/T2423.2-2001 試驗B：高溫試驗方法
GB/T2423.3-1993 試驗Ca: 恒定濕熱試驗
驗 收 標 準
GB/T5170.5-1996 電工電子產品環境試驗設備基本參數檢定方法 濕熱試驗設備
GB/T5170.2-1996 電工電子產品環境試驗設備基本參數檢定方法 溫度試驗設備
主要技術參數
● 溫度范圍： -30℃～150℃
● 濕度范圍： 30%RH～98%RH
● 溫度波動度：≤±0.5℃
● 溫度均勻度：≤±2℃
● 溫度偏差： ≤±2.0℃
● 濕度波動度： ±2%
● 濕度均勻度： +2～-3.0%RH
● 濕度偏差： ≤±2%
● 升降溫速率： 0.7～1℃／min
?時間設定范圍： 0～9999H/M/S
結構設計簡介
● 本高低溫濕熱試驗設備選用優質材料，使用先進的加工設備加工成型，外殼表面進行噴塑處理，美觀，平整。顏色搭配協調，線條流暢自然。內膽設計成一個密閉空間 ，選用優質不銹鋼板制作。
?設備外殼采用優質A3鋼板數控機床加工成型，外殼表面進行噴塑處理，更顯光潔、美觀；
?內膽為SUS304優質不銹鋼板；
?保溫材質:100mm高密度玻璃纖維棉，確保保溫性能，保持室內平衡穩定的溫度；
?觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜，具有透明、隔熱、不易產生蒸汽結霜等優點；
?攪拌系統采用長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫濕度均勻并保持穩定；
?設備的門與箱體之間采用雙層耐高溫之高
張性密封條以確保測試區的密閉。大門內
板材料為不銹鋼制成，并采用無反作用門
把手，操作更容易；
?箱內配樣品擺放架，可供客戶擺放試驗物品；
?測試孔(機器左側)可外接測試電源線或信 硅橡膠密封層 測試孔
號線使用(孔徑或孔數可根據客戶指示)；
?設備的制冷系統安裝在底部，壓縮機采用法國進口泰康牌，以確保制冷效果及可靠性
● 機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，最后將
腳輪固定；
?設備的控制部分設計在設備的右側，分布有溫控儀、控制開關等，操作方便，簡單，易于維護；
● 加濕系統設計在箱體后部，以確保加濕效果可靠性。
控 制 系 統
?溫濕度控制儀采用韓國進口數顯KRK儀表，
溫濕度值直接數字顯示，按鍵輸入,操作簡單；
精度：0.1℃(顯示范圍)；解析度：±0.1℃；
?感溫傳感器：PT100鉑金電阻測溫濕度傳感器；
?控制方式：熱平衡調溫調濕方式；
?溫濕度控制采用P . I . D＋S.S.R系統同頻道協調控制； KRK儀表
?具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定；
?本試驗箱回風口具有自動除霜裝置（這樣才能使試驗時產生的水蒸氣不會聚集在制冷蒸發器上，產生冰堵現象）。
加熱、加濕系統
● 加熱器采用瓷架鎳鉻絲電加熱器，此加熱器熱惰性小，
壽命長。由儀表輸出可控脈沖占空比PID信號，通過
固態繼電器來控制，控制平穩、可靠。
● 高溫完全獨立系統，不影響低溫、濕熱試驗； 瓷架鎳鉻絲電加熱器
●蒸汽鍋爐電加熱加濕方法，鎧裝電加熱管，PID控制方式，使用無觸點周期脈沖調寬SSR（固態繼電器）控制，設有水位控制裝置，加熱器防干燒裝置
?溫濕度控制采用P . I . D ＋S . S . R，系統同頻道協調控制；
?溫濕度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益。
?為確保系統安全運行，在系統中需設置高壓控制、超壓、過載等保護系統。同時為了監測系統運行情況，在高壓端均需設有高壓表監測系統運行情況。
制 冷 系 統
?壓縮機：全封閉法國泰康制冷壓縮機；
?制冷方式：機械制冷；
?冷凝方式：強制風冷；
?制冷劑：R404A（環保型）；
?全系統管路均作通氣加壓48H檢漏測試；
?加溫、降溫系統完全獨立；
?內螺旋式冷媒銅管；
?斜率式蒸發器；
●其它制冷部件均采用美國RANCO、SPORLAN、瑞士“ALFALAVAL”、丹麥DANFOSS、意大利
CASTEL、日本鷺宮等原裝進口名牌產品。
?除濕系統： 采用蒸發器盤管露點溫度層接觸除濕方式；
保 護 系 統
?整體設備超溫保護；
?無熔絲保護；
?風機過熱保護；
?整體設備欠相/逆相；
?制冷延時保護
?制冷系統過載；
?制冷機組超壓；
?加濕系統缺水保護；
?整體設備定時；
?其它還有漏電、運行指示，故障報警后自動停機等保護。
設備使用條件
?環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）
?環境濕度：≤85%
?電源要求：AC220/380（ ±10%）V/50HZ
?預裝容量：4/5/6/8/10KW
隨 機 資 料
?合格證、保修卡、電路圖；
?說明書：操作方法、注意事項、出貨基本配件、維修保養事項；
交 貨 說 明
?供方送貨上門，供方負責運費，預付款到帳后30天內發貨；
?需方預付總金額的50%，貨到驗收合格后一次性付清余款；
?供方負責安裝調試操作介紹，直到需方員工獨立操作為止；
?保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務必須到現場解決的，
供方在48小時之內到達用戶現場。
以上數據均在環境溫度（QT）25℃ ·工作室無負載條件下測得；
溫度性能測試可按照國家標準GB/T5170，2相關條款進行測試。
