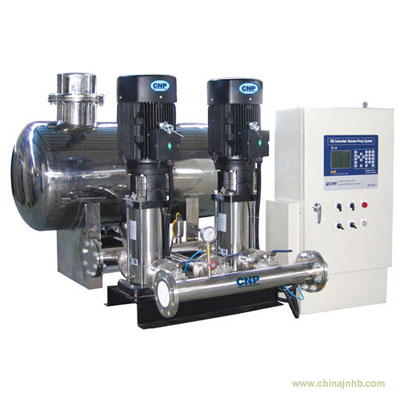

智能型管網接力升壓供水設備是集微電子技術、自動控制技術及多項現代建筑為一體的新技術，是在綠色環保、節能的時代潮流中出現的一顆新星，此產品已被列入國家十一五規劃推廣項目，經過了幾年的實踐，該產品正朝著集約化、系統化、標準化方向發展。
一、我國采用的樓宇給水增壓系統大致經歷了四個階段：
第一階段是采用“儲水池＋水泵＋高位水箱”的方法，市政來水進入儲水池，然后由水泵加壓后送至高位水箱，由高位水箱向用戶供水，蓄水池起到高峰用水時調節作用；
第二階段是采用“儲水池＋水泵＋壓力罐”的方法，市政來水進入儲水池，然后由水泵加壓后送至壓力罐，由壓力罐向用戶供水，蓄水池起到高峰用水時調節作用；
第三階段采用“儲水池＋恒壓變頻供水系統”的方法，設定了系統的供水壓力后，在控制的作用下，水泵的轉速和投入運行的水泵數量隨供水量的變化而改變，輸出壓力的恒定，一定程度上節省了電耗。第四階段管網疊壓供水時代 ，設備直接連接在市政來水管網上，不需要修儲水池，充分利用了市政來水管網的壓力，設備具有高效節能、環保無二次污染、自動化程度高、易維修等特性，逐步成為現代建筑的理性的供水方式。
二、設備原理圖及工作流程
1、管網疊壓供水設備系統框圖
標注說明：
1、 自來水管網 2、進水口 3、負壓消除器 4、流量調節器
5、電接點壓力表 6、蝶閥 7、變徑短接 8、軟接頭
9、水泵 10、止回閥 11、遠傳壓力表 12、電接點壓力表
13、控制柜
智能型管網接力升壓供水設備系統如圖所示，系統設定一恒定壓力值，如果管網壓力高于設定壓力值時，電接點壓力表6將管網壓力反饋給變頻控制柜16，使水泵機組11處于停機狀態，自來水可通過直供管路直接到達用戶管網17對用戶進行供水。當市政管網壓力變化或用戶管網用水量變化使管網壓力下降時，遠傳壓力表14將管網壓力反饋給變頻控制柜16中的PID控制器，通過PID控制器調整變頻器的輸出頻率，啟動水泵機組11并調節水泵轉速保持恒壓供水；如果不能滿足供水要求時，則變頻器將控制多臺工頻泵和變頻泵的啟停而達到恒壓變量供水的要求。
當主管網壓力在設定保護壓力以上運行時, 則負壓抑制系統采用智能化控制技術，根據管網要求，自動控制設備運行工況，當主管網壓力在設定保護壓力以下運行時，供水設備停止運行。
當進水管來水量不足, 負壓抑制系統出現故障，此時負壓消除系統開始工作，使得流量調節器內部由負壓變?yōu)槌?，從而避免了設備因來水不足而對市政管網的影響。
當市政管網停水時，水泵機組11仍可工作，直到流量調節器5中的壓力下降至電接點6所設定的下限壓力后自動停機，來水后自動開機。停電時，水泵機組停止工作，自來水可通過連通管路進入用戶管網，來電時機組自動開機恢復正常供水。
|
|
|
新建的住宅小區或辦公樓等生活用水。
·低層自來水壓力不能滿足要求的消防用水。
·改造原有的氣壓供水設備，可以充分利用原有的氣壓罐。
·已經建好水池的，可以采用智能型管網接力升壓（無負壓）設備與水池共用的供水方式。
·自來水廠的大型供水中間加壓泵站。
·工礦企業的生產、生活用水等。
·各種循環水系統
|
|
|
智能型管網接力升壓（無負壓）設備可根據用戶需求設定用戶供水壓力，如果管網供水壓力高于設定壓力時，水泵機組處于停機狀態，自來水可通過連通管路直接對用戶供水。當市政管網供水壓力低于設定壓力時，設備自動進人接力升壓工作狀態，機組通過壓力傳感器，水泵及恒壓變頻控制柜組成閉環控制系統，隨著用水量的變化，不斷調整水泵轉速及投入運行的水泵臺數，以保持供水壓力恒定。
流量調節器是密封容器，在供水管網能滿足供水要求時，此設備作為供水管網與供水設備之間的緩沖裝置，以消除水泵機組對管網的脈動影響。在供水管網供水量不足時，作為流量調節裝置，以緩解管網用水高峰時的流量不足。
管網保護器安裝在流量調節器上，當罐內壓力較外界壓力高時，管網保護器關閉，水泵機組疊加市政管網原有壓力進行恒壓供水；當罐內壓力與外界平衡時，管網保護器打開與外界相通，避免了負壓的形成，保證市政管網安全及其它用戶正常供水。
供水管網停水時，設備自動停止運行，管網恢復供水自動開機。停電時，水泵機組停止工作，
自來水可通過連通管直接進人用戶管網，來電時機組自動開機恢復正常供水。
我公司還有下列改進型產品：
在設備出口處安裝一只氣壓罐，可實現設備夜間小流量時進人休眠狀態，靠壓力罐維持管網
壓力，可進一步節能。此裝置可在變頻器故障時，設備自動轉人由氣壓罐供水的方式，進一步提
高設備可靠性。
可將潛水泵裝人流量調節器內，這樣不但可為用戶節省安裝空問，而且降低了設備運行時的
噪聲。
我公司自主開發的適用于大中型供水設備的變頻，軟啟動控制系統，此系統真正實現了水泵
無沖擊軟啟、軟停，克服了變頻控制系統中水泵由變頻到工頻轉換過程中的電器，機械沖擊，避
免了啟停過程中的”水錘”現象。具有變頻，軟啟控制系統的接力升壓供水設備，運行平穩、節
能率高、設備初投資少等優點，特別適合于城市供水系統大中型加壓站。
采用觸摸屏組成的控制系統，外型更加美觀，元器件減少，進一步提高了可靠性
|
|
|
我公司多年來從事于管網疊壓供水設備的研制生產，我們的產品具有可靠性高、性能穩定、外觀美觀等特點。
從整體設計上，我們本著務實、求新的原則，本著為社會負責、為用戶負責的精神，根據各地自來水公司的要求，設計生產供水設備。
智能型管網接力升壓供水設備直接連接在自來水管網上，首先要保證供水管網的安全，盡量減少干擾周圍用戶。供水設備是直接為居民供水，投入運行以后，常年工作，在運行期間內基本沒有維修周期，所以對可靠性要求很高。管網疊壓供水設備基本上都是無人職守，要求控制系統性能好，不但能自動正常運行時，在出現可恢復故障狀態時應能及時保護并在故障消除后自動恢復運行，在系統出現不可恢復故障時應能及時報警，并盡量減少停機保證設備的連續供水性。
我們的設備具有一下特點：
一、 控制系統性能優越、功能齊全、可靠性高：
變頻控制系統的主要電器元器件配件都是進口品牌產品，我們產品的基本配置是：
1、可編程控制器(PLC)采用德國西門子產品。
2、接觸器、熱保護是德國西門子或者是法國施耐德產品，接觸器的容量比配用電機容量提高兩個檔次，例如7.5KW電機額定電流15A，我們配用32A的接觸器，保證控制系統長期穩定運行。
3、變頻器選用日本三墾品牌產品或者是瑞士ABB品牌變頻器。
4、中間繼電器選用法國施耐德產品。
5、其余輔助元器件均是國內知名品牌產品-空氣開關為正泰集團產品、面板元件為上海二工集團產品。
我們的控制系統設計特點如下：
我公司是專業生產無負壓供水設備的研制生產廠家，我們有一支高素質的技術人員隊伍，我們的控制系統無論是性能、外觀、可靠性都是國內一流水平，我們獨創的無沖擊轉換系統，已在許多大型設備中應用，系統權威雜志“給水排水”在2004第10期和2007年4期刊登了我公司此項技術的相關文章，此技術可以消除水泵從變頻到工頻轉換過程的沖擊，在大型設備中采用此項技術具有重要意義。
1、為了提高控制系統的可靠性，我們對控制線路和軟件專門進行了可靠性設計，比如可編程控制器PLC的輸入、輸出端子，都采取繼電器隔離措施，如果利用控制器PLC的輸出端直接啟動接觸器，因接觸器線圈的電感量比較大，長時間運行容易燒毀PLC觸點，因控制器PLC中編制有控制程序，如果因故障需要更換則比較困難。采取對控制器PLC的輸入、輸出繼電器隔離措施，可以提高PLC的可靠性，因控制器PLC是整個控制部分的核心，提高PLC的可靠對提高整機可靠性具有十分重要的意義。
2、在配有供水視窗（觸摸屏）控制系統的設備中，觸摸屏和變頻器之間通訊采取了光電隔離措施，以保證各電器運行安全通訊可靠。
3、在配有遠程語音報警系統設備中，當設備出現故障停機時，設備自動撥通預存的電話號碼，通知設備管理人員進行及時維修以不影響用戶用水。
3、在大中型控制系統中，設備控制通常采用的循環軟啟動存在著嚴重的缺陷，在水泵從變頻到工頻的轉換中，會產生致命的電氣和機械沖擊，導致危害電路和管網安全，我公司研制的無沖擊轉換技術，可以做到無沖擊軟起、軟停避免機械及電氣沖擊，此項技術在大中型設備中應用十分重要。
4、在大型設備供水壓力要求波動比較大的設備中，可以做變壓變量方式供水，控制系統根據開啟的工頻泵數量及變頻器輸出頻率，估算設備流量，對設備出口壓力進行補償，以達到進一步節能的目的
5、我公司根據客戶需要可以有線監控和無線監控系統，將設備運行狀態傳輸?shù)奖O(jiān)控中心進行實時的監視，監控中心也可以對設備的運行進行實時的控制。
6、我公司做的大型水廠監控系統，采用SCAD控制系統，集中檢測，分散控制，系統具有較高的靈活性和可靠性。
7、我公司成功的將高壓變頻應用于自來水廠項目也取得很好的社會效益。
|
|
|
|
