P4室內全彩LED顯示屏參數表
模 組
Unit Module
|
項目Item
|
參數Parameter
|
產品型號Model Number
|
CN-P4-16S
|
模組尺寸Module size
|
128mm*128mm（小板）
|
256mm*128mm（大板）
|
物理點間距Pixel pitch
|
4mm
|
物理密度Pixels Density
|
62500點/㎡
|
發光點顏色Pixel configuration
|
1R1G1B
|
LED封裝 Package mode
|
SMD2121黑燈/SMD2121白燈
|
模組分別率Pixel resolution
|
64dots(W)*32 dots(H)
|
模組最大功耗Max Power consumpion
|
18W
|
模組厚度Module thickness
|
13.07mm(不含磁柱)
|
25.10mm（含磁柱）
|
模組重量Weight
|
0.208kg
|
驅動方式Drive type
|
恒流驅動Constant drive
|
掃描方式Scan mode
|
1/16掃描1/16scan
|
接口方式Port type
|
HUB75-A
|
白平衡亮度Brightness of white balance
|
≥1200cd/㎡
|
包裝紙箱尺寸Package of Carton
|
467*287*270mm
|
包裝數量Quantity
|
140 pcs
|
紙箱重量G.weight
|
13.6kg
|
托架bracket
|
尺寸Size
|
128mm*128mm（小板）
|
256mm*128mm（大板）
|

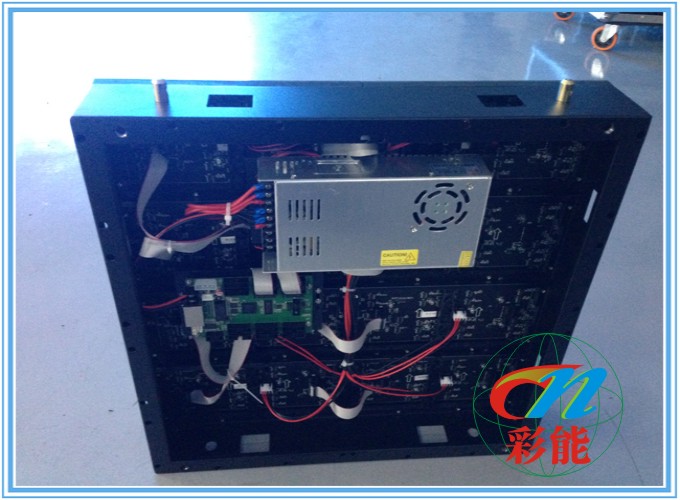

LED屏機箱
Unit Module
|
箱體尺寸Dimension
|
512mm*512mm
|
單體模組數Quanty of Module
|
8張/16張
|
供電方式Power supply
|
5V/40A*2 pcs
|
散熱方式Thermal discharge
|
fan 2pcs
|
箱體分辨率Pixel per cabinet
|
128*128
|
最佳視距Best viewing distance
|
4M～20M
|
最佳視角Best viewing distance
|
160°(W) 120°(H)
|
環境溫度Temperature
|
存貯storage:-35℃～+85℃
工作working:-20℃～+50℃
|
相對濕度Opration humidity
|
10%-95%
|
屏體厚度Thickness
|
85mm
|
供電
Power
|
工作電壓Working voltage
|
AC220V±10%
|
平均功耗Average Power consumption
|
185W/㎡
|
最大功耗Max.Power consumption
|
≤550W/㎡
|
電流Current
|
≤20mA(single LED)
|
控制系統
Control system
|
控制主機CPU
|
Pentium4 or above P4或以上
|
操作系統Operation system
|
WIN98/2000/NT/XP
|
控制方式Control method
|
同步控制Synchronization
|
主要技術參數
Main technical
parameter
|
驅動器件Driving device
|
Constant currentdriver IC恒流驅動
|
刷新頻率Refresh frequency
|
≥400HZ
|
灰度/顏色Grey scale/colors
|
RGB各256級,可顯示16.7M顏色
256levels of each color(RGB)/16.7M colors
|
平均無故障時間MTBF
|
≥9000hours
|
電源開關Power switch
|
自動開關Automatic switch
|
顯示模式Display Mode
|
800*600/1024*768
|
