概述

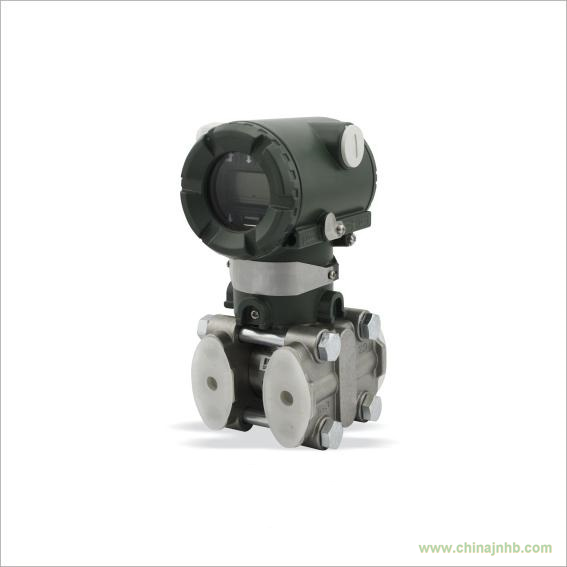

SWP-T51壓力/差壓變送器，是以微處理器為核心的現場壓力/差壓測量?jī)x表。廣泛用于液體、氣體或蒸汽的液位、密度和壓力的測量
技術特點
·由于采用微處理技術使功能更加實用、可靠性增強。
·具有自診斷和遠程功能。
·帶有EEPROM，斷電時不會丟失數據。
·可就地方便的調節量程和零點。
·量程比50：1或15：1。
·執行HART協議。
·精度±0.1%，±0.2%，±0.5%。
技術參數
測量介質 液體、氣體和蒸氣
測量范圍
測量范圍代碼
|
2、3、4、5
|
6
|
7
|
8
|
9
|
0
|
M（mm）
|
54
|
56
|
56
|
57
|
57
|
59
|
工作電壓 12-45 V DC
輸出信號 4-20 mA DC
防爆等級 隔爆型ExdⅡBT6
本安型ExiaⅡCT6
量程和零點 可用本機量程和零點調整，或用HART手操器遠程調整。
零點正負遷移 零點負遷移時，量程下限必須大于或等于-UPL；
零點正遷移必須小于或等于+UPL
阻尼 室溫下硅油充液時，電氣阻尼為0-32喵。最小時間常數為0.1秒（量程3為0.4秒）。高溫下硅油充液傳感器，這個值稍微高一些。
溫度極限 線路板工作溫度 -40至85℃
傳感器工作溫度 -40至104℃
灌充液
|
溫度范圍
|
比重 g/cm
|
溫度膨脹系數
|
25℃時粘度
|
200系列硅油
|
-40～149℃
|
0.934
|
0.00108
|
9.5
|
高溫硅油
|
15～315℃
|
1.07
|
0.00053
|
44
|
惰性油
|
-45～205℃
|
1.85
|
0.000864
|
65
|
結構材料 隔離膜片 不銹鋼316L 哈氏合金C276 蒙乃爾合金
排放閥 不銹鋼316L 哈氏合金C276 蒙乃爾合金
過程法蘭和接頭 不銹鋼316L 哈氏合金C276 蒙乃爾合金
接液0型環 氟橡膠 丁腈橡膠 聚四氟乙烯 金屬密封圈
灌充液 硅油或惰性液
螺栓和帶螺栓法蘭 碳鋼鍍鎘或316不銹鋼
電子外殼 低銅鋁
表蓋O型環 丁腈橡膠
噴涂 聚氨酯
|
