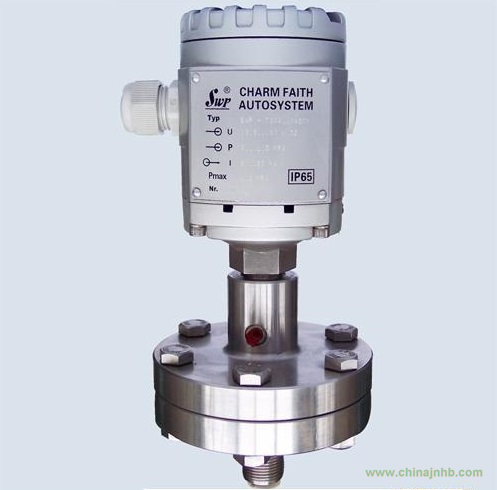

SWP-T20系列壓力變送器采用具有國際先進水平的電容陶瓷傳感器或壓阻陶瓷傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。它采用無中介液的干式壓力測量技術，充分發揮了陶瓷傳感器的技術優勢，使SWP-T20系列壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強，穩定性高，并有很高的測量精度。
SWP-T20系列壓力變送器具有多種型號，多種量程，多種過程連接形式及材料。可廣泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量儀表。
技術特點
抗過載和抗沖擊能力強 過壓可達量程的數倍至數百倍。（電容陶瓷傳感器）
穩定性高 每年優于0.1%滿量程。
溫度偏移小 由于取消了測量元件中的中介液，因而傳感器不僅獲得了很高的測量精 度，且受溫度的影響小。
抗干擾能力強
適用性廣 SWP系列產品具有多種型號，多種過程連接形式，多種制作材料，因而 可適應工業測量中的各種介質。
安裝維修簡便 產品結構合理，體積小,重量輕,可直接任意位置安裝。
工作原理 被測介質－＞傳感器－＞電子線路－＞輸出信號
被測介質的壓力直接作用于傳感器的陶瓷膜片上， 使膜片產生與介質壓力成正比的微小位移，正常工作狀 態下，膜片最大位移不大于0.025毫米，電子線路檢測 這一位移量后，即把這一位移量轉換成對應于這一壓力 的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體上，由于膜片與基體的間隙只有0.1毫米，因此過 壓時膜片的最大位移只能是0.1毫米，所以從結構上保 證了膜片不會產生過大變形，由于膜片采用高性能的工 業陶瓷因而使傳感器具有很強的抗過載能力。
技術參數
1、工作電壓 12.5-30 VDC
2、輸出信號 4-20mA（模擬，二線） 0-20mA（模擬，三線）
3、測量范圍 相對壓力 最大0.0～30.0MPa 最小0.0～1.0KPa
絕對壓力 最大0.0～30.0MPa 最小0.0～1.0KPa
負相對壓力 最大-0.1～＋2.0MPa 最小-2.0～＋2.0KPa
4、精度 ?、倬鹊燃墶?.2、0.5
②溫度影響 ±0.15%/10K
③穩 定 性 優于0.1%FS/年
④位置影響 安裝位置不影響零點
5、允許溫度 ?、僬９ぷ鳒囟取?30～＋70℃
②介質溫度 -30～＋80℃?。ǘ虝r可至130℃）
③貯存溫度 -40～＋80℃
6、與被測介質接觸部分的材料
①膜片 氧化鋁陶瓷
②過程連接件 不銹鋼 316L?。绹鴺藴剩?/span>
1Gr18Ni9Ti （中國標準）
哈氏合金C
③密封材料 氟橡膠
丁腈橡膠
聚四氟乙烯
7、出線方式 具有180°雙測出線口、螺紋PG16或M20×1.5配標準的密封電纜接頭
接線引出方式
可根據需要從任何一個出口引出，建議是用Φ10工業電纜作為引線，以便密封，引出接頭可選用通用電纜接頭PG16或M20×1.5，不引線一端用端蓋封住。
調節及其他
零點調節范圍為±5%
滿量程調節范圍為變送器標準量程的40%~100%
連鎖二極管的作用是保證在不斷開信號的情況下，直接測量儀表的輸出電流。
現場顯示器
可選配數字液晶現場顯示器SWP-T91或模擬指針現場顯示器SWP-T92安裝、 使用見相應的使用說明書.
