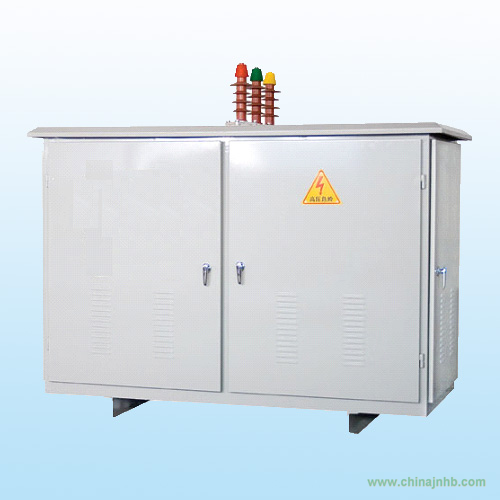

BDKJ-TC智能無功補償裝置是為滿足高壓線路無功補償?shù)男枰拈_發設計的，是由微機技術實現的自動控制裝置。通過控制裝置有效、合理地控制并聯電容器組的投切，以達到提高功率因數、降低線損、改善電壓質量。
BDKJ-TC智能無功補償裝置可根據線路電壓、線路電流控制一組/兩組并聯電容器補償裝置的投切，同時可根據電容器電流和線路電壓對電容器實現保護。本裝置內置多套控制策略，可遠方/就地選擇控制策略，修改控制定值。具有GPRS、射頻等多種通訊方式可供選擇。
BDKJ-TC智能無功補償裝置的無線數據通訊采用最新的GPRS移動通訊技術與GSM移動通訊網絡作為傳輸介質，利用GPRS的資源利用率高、傳輸速率高、接入時間短等特點來作為裝置與調度主站之間的數據傳輸通道。
系統的特點：
★ 技術先進：通信采用GPRS無線通信技術，無距離限制，系統組網方便，國內先進。
★ 可靠性高：采用SOC(SystemOnChip-系統在片方式)處理器，總線不出芯片；獨特的軟件看門狗與硬件看門狗監視技術，最大限度的保證系統安全可靠。
★ 性能穩定：二次電壓/電流采樣回路經互感器隔離輸入，與一次回路無電聯系；遙信輸入回路采用光電隔離技術，輸入回路有防浪涌高壓電路；遙控輸出回路采用光電隔離與繼電器兩級隔離；通訊接口均加有光電隔離。
★ 性價比高：系統集測量、控制、保護、通訊等功能于一體，裝置通過GSM網可以遠程操作、維護，GPRS無線通信費用低，信道免維護；通過RF射頻通訊可以就近操作、維護。
★ 人機界面新穎：采用漢字液晶顯示器及鍵盤，采用多級密碼保護，操作簡單，維護方便。
★ 優良的無功補償算法：采用預判斷功能的擴展九區圖算法，避免在補償過程中并聯電容器出現反復投切現象。
技術參數：
1.環境條件
環境溫度：－40℃～70℃。
環境濕度：40℃時，20％～90％。
大氣壓力：79.5Kpa ～ 106.0Kpa（海拔高度不高于2000m）。
振動：5～55HZ，振幅 0.20mm。
2.化學條件
安裝場所無有害氣體和蒸氣，無導電性或爆炸性塵埃及嚴重霉菌。
工作電源：交流 220V±20％，50HZ±1.5HZ，總畸變不大于10％。
3.工作條件
電壓模擬量：220V，波形為正弦波，總畸變不大于10％；
電流模擬量：5A（電流互感器二次側電流小于0.5A定貨時應告知）；
頻 率：50HZ，允許偏差±2Hz。
阻抗：電壓回路大于20KΩ，電流回路小于0.1Ω。
功耗：小于等于5W。
控制輸出：繼電器觸點：AC220V、10A長期接通。
4.安全性能
絕緣電阻：正常條件下不小于10MΩ，濕度條件下（溫度45℃相對濕度 90％）不低于1MΩ。
絕緣強度：AC2500V／50HZ，1Min。
5.電磁兼容性能
靜電放電抗擾度試驗：執行標準GB/T 13926.2 －98，嚴酷等級3。
射頻電磁場輻射抗擾度試驗：執行標準GB/T 13926.3 －98，嚴酷等級3。
電快速瞬變脈沖群抗擾度試驗：執行標準GB/T 13926.4 －98，嚴酷等級4。
浪涌（沖擊）抗擾度試驗：執行標準GB/T 13926.5 －98，嚴酷等級3。
1MHZ脈沖群干擾試驗：執行標準GB/T 6162 －85。
6.測量精度
電壓、電流：±0.3％；
有功功率、無功功率：±0.5％；
功率因數：±0.5％；
頻率：±0.02Hz。
