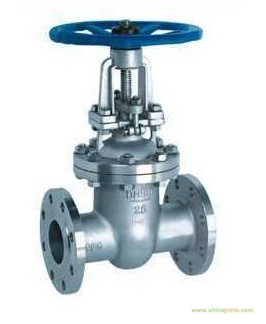

Z41W-16P不銹鋼閘閥
Z41W-16P不銹鋼閘閥
高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。 |
Z41W-16P不銹鋼閘閥結構與特點
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，密封面與垂直中心線成一角度，即兩個密封面成楔形，在管路中主要起切斷介質作用。中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
Z41W-16P不銹鋼閘閥應用規范
|
設計與制造
|
GB/T12234
|
|
連接端尺寸
|
結構長度
|
GB/T12221
|
|
法蘭尺寸
|
JB79
|
|
檢驗與試驗
|
JB/T9092
|
|
材 料
|
碳鋼
|
GB/T12229
|
|
不銹鋼
|
GB/T12230
|
|
標 志
|
GB/T12220
|
|
供 貨
|
JB/T7928
|
Z41W-16P不銹鋼閘閥主要零件材料及主要用途
|
閥體
|
閥蓋
|
閥板
|
閥座
|
閥桿
|
填料
|
適用介質
|
適用溫度
(≤℃)
|
|
WCB
|
WCB+D507MO
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
ZGlCr5MO
|
ZGlCr5M0+
Stellite12
|
1Crl8Ni9+
Stellite6
|
25Cr2M01VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
|
ZGlCrl8Ni9Ti
|
Crl了Ni2
|
1Crl8Ni9+
Stellite6
|
1Crl8Ni9Ti
|
PTFE
|
硝酸類、堿類
|
200
|
|
ZG00Crl7Nil4M02
|
316L+
Stellite12
|
316L+Stel1ite6
|
316L
|
PTFE
|
尿素、甲銨液、磷酸
|
200
|
Z41W-16P不銹鋼閘閥主要外形尺寸、連接尺寸及質量
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
標準值
|
參考值
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
Do
|
H
|
質量
|
|
1.6
|
15
|
130
|
95
|
65
|
46
|
|
14
|
2
|
|
4-φ14
|
120
|
220
|
4
|
|
20
|
150
|
105
|
75
|
55
|
|
14
|
2
|
|
4-φ14
|
140
|
256
|
6
|
|
25
|
160
|
116
|
85
|
65
|
|
14
|
2
|
|
4-φ14
|
160
|
276
|
6
|
|
32
|
180
|
135
|
100
|
78
|
|
16
|
2
|
|
4-φ18
|
180
|
280
|
7
|
|
40
|
200
|
145
|
110
|
86
|
|
16
|
3
|
|
4-φ18
|
200
|
300
|
18
|
|
50
|
250
|
160
|
125
|
100
|
|
16
|
3
|
|
4-φ18
|
240
|
358
|
29
|
|
65
|
265
|
180
|
145
|
120
|
|
18
|
3
|
|
4-φ18
|
255
|
415
|
32
|
|
80
|
280
|
195
|
160
|
135
|
|
20
|
3
|
|
8-φ18
|
280
|
435
|
46
|
|
100
|
300
|
215
|
180
|
155
|
|
20
|
3
|
|
8-φ18
|
320
|
500
|
63
|
|
150
|
350
|
280
|
240
|
210
|
|
24
|
3
|
|
8-φ23
|
360
|
675
|
134
|
|
200
|
400
|
335
|
295
|
265
|
|
26
|
3
|
|
12-φ23
|
400
|
818
|
192
|
|
250
|
450
|
405
|
355
|
320
|
|
30
|
3
|
|
12-φ25
|
456
|
970
|
273
|
|
300
|
500
|
460
|
410
|
375
|
|
30
|
4
|
|
12-φ25
|
500
|
1140
|
379
|
|
350
|
550
|
520
|
470
|
435
|
|
34
|
4
|
|
16-φ25
|
600
|
1280
|
590
|
|
400
|
600
|
580
|
525
|
485
|
|
36
|
4
|
|
16-φ30
|
720
|
1450
|
850
|
|
450
|
650
|
640
|
585
|
545
|
|
40
|
4
|
|
20-φ30
|
720
|
1580
|
910
|
|
500
|
700
|
705
|
650
|
608
|
|
44
|
4
|
|
20-φ34
|
720
|
1675
|
958
|
|
600
|
800
|
840
|
770
|
718
|
|
48
|
5
|
|
20-φ41
|
800
|
1990
|
1180
|
|
2.5
|
15
|
130
|
95
|
65
|
46
|
|
14
|
2
|
|
4-φ14
|
120
|
220
|
4
|
|
20
|
150
|
105
|
75
|
55
|
|
14
|
2
|
|
4-φ14
|
140
|
256
|
6
|
|
25
|
160
|
116
|
85
|
65
|
|
14
|
2
|
|
4-φ14
|
160
|
276
|
7
|
|
32
|
180
|
135
|
100
|
78
|
|
18
|
2
|
|
4-φ18
|
180
|
280
|
8
|
|
40
|
200
|
145
|
110
|
86
|
|
18
|
3
|
|
4-φ18
|
200
|
300
|
18
|
|
50
|
250
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
240
|
358
|
29
|
|
65
|
265
|
180
|
145
|
120
|
|
22
|
3
|
|
4-φ18
|
255
|
415
|
34
|
|
80
|
280
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
280
|
435
|
46
|
|
100
|
300
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
320
|
500
|
64
|
|
150
|
350
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
360
|
675
|
134
|
|
200
|
400
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
400
|
818
|
213
|
|
250
|
450
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
456
|
970
|
290
|
|
300
|
500
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
500
|
1140
|
399
|
|
350
|
550
|
550
|
490
|
448
|
|
44
|
4
|
|
16-φ34
|
600
|
1280
|
631
|
|
400
|
600
|
610
|
550
|
505
|
|
48
|
4
|
|
16-φ34
|
720
|
1450
|
900
|
|
450
|
650
|
660
|
600
|
555
|
|
50
|
4
|
|
20-φ34
|
720
|
1580
|
965
|
|
500
|
700
|
730
|
660
|
610
|
|
52
|
4
|
|
20-φ41
|
720
|
1675
|
1035
|
|
600
|
800
|
840
|
770
|
718
|
|
56
|
5
|
|
20-φ41
|
800
|
1990
|
1260
|
|
4．0
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
280
|
371
|
30
|
|
65
|
280
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18
|
300
|
432
|
40
|
|
80
|
310
|
195
|
160
|
135
|
12l
|
22
|
3
|
4
|
8-φ18
|
320
|
455
|
52
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4．5
|
8-φ23
|
360
|
551
|
82
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
3
|
4．5
|
8-φ25
|
400
|
708
|
153
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
3
|
4．5
|
12-φ30
|
450
|
885
|
262
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
3
|
4．5
|
12-φ34
|
560
|
1015
|
366
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
4
|
4．5
|
16-φ34
|
640
|
1160
|
563
|
|
350
|
850
|
570
|
510
|
465
|
422
|
|
4
|
5
|
16-φ41
|
640
|
1310
|
920
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
4
|
5
|
20-φ4l
|
720
|
1490
|
1350
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
4
|
5
|
20-φ4l
|
800
|
2050
|
2000
|
|
6.4
|
50
|
250
|
175
|
135
|
105
|
88
|
26
|
3
|
4
|
4-φ18
|
280
|
402
|
35
|
|
65
|
280
|
200
|
160
|
130
|
110
|
28
|
3
|
4
|
8-φ18
|
300
|
450
|
43
|
|
80
|
310
|
210
|
170
|
140
|
12l
|
30
|
3
|
4
|
8-φ18
|
320
|
475
|
62
|
|
100
|
350
|
250
|
200
|
168
|
150
|
32
|
3
|
4．5
|
8-φ23
|
360
|
565
|
88
|
|
150
|
450
|
340
|
280
|
240
|
204
|
38
|
3
|
4．5
|
8-φ25
|
400
|
712
|
180
|
|
200
|
550
|
405
|
345
|
300
|
260
|
44
|
3
|
4．5
|
12-φ30
|
450
|
890
|
275
|
|
250
|
650
|
470
|
400
|
352
|
313
|
48
|
3
|
4．5
|
12-φ34
|
560
|
1030
|
408
|
|
300
|
750
|
530
|
460
|
412
|
364
|
54
|
4
|
4．5
|
16-φ34
|
720
|
1182
|
590
|
|
