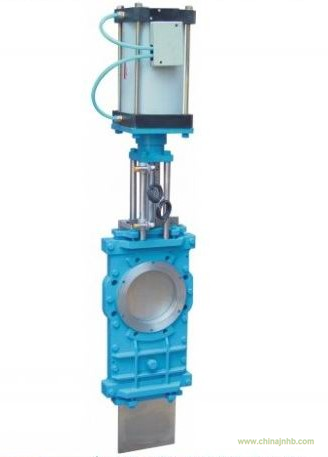

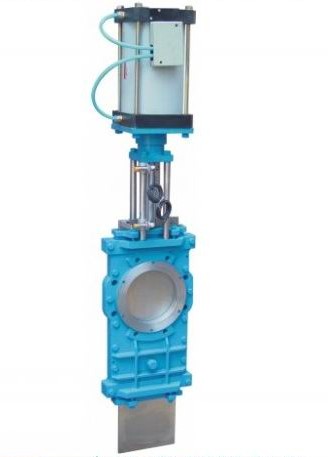

SCZ氣動插板閥
SCZ氣動插板閥
驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，汽動裝置。
SCZ型氣動插板閥殼體試驗和密封試驗:
1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要
求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。
|
靜壓壽命實驗次數
|
|
DN≤150mm
|
1200次
|
|
DN≥200-400mm
|
1000次
|
|
Dn≤150mm
|
800次
|
|
非金屬密封
|
Dn≤150mm
|
1400次
|
|
DN≤200-400mm
|
1200次
|
|
Dn≤450mm
|
1000次
|
注：1、金屬密封指密封副材料是金屬-金屬
2、非金屬密封指密封副材料是金屬-非金屬或非金屬-非金屬。
SCZ氣動插板閥主要零件材料及連接尺寸
|
零件名稱
|
材料
|
零件名稱
|
材料
|
|
閥體
|
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
|
閥桿
Stem
|
1CF18Ni9Ti
|
|
閥座密封圈
|
橡膠或PTFE
|
支架
|
不銹鋼
|
|
閥體間密封墊片
|
橡膠或PTFE
|
填料壓蓋
|
不銹鋼
|
|
閥體
|
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
|
填料
|
石墨或PTFE
|
|
閥體裝配螺栓
|
B7
|
填料壓蓋螺栓
|
B7
|
注：橡膠牌號取決于介質性質和使用溫度。
閘板材質牌號取決于介質性質。
|
DN
|
L
|
Φ1
|
H
|
H2
|
N-M
|
汽缸直徑
Cylinder Diameter
|
|
PN0.6
|
PN1.0
|
|
50
|
40
|
|
125
|
397
|
51
|
4-M16
|
50
|
|
65
|
40
|
|
145
|
418
|
67
|
4-M16
|
65
|
|
80
|
50
|
|
160
|
579
|
82
|
|
80
|
|
100
|
50
|
|
180
|
612
|
102
|
8-M16
|
100
|
|
125
|
50
|
|
210
|
710
|
127
|
8-M16
|
125
|
|
150
|
60
|
|
240
|
816
|
152
|
8-M20
|
150
|
|
200
|
60
|
|
295
|
990
|
202
|
8-M20
|
200
|
|
250
|
70
|
|
350
|
1106
|
253
|
12-M20
|
250
|
|
300
|
70
|
70
|
400
|
1264
|
303
|
12-M20
|
300
|
|
350
|
80
|
80
|
460
|
1575
|
353
|
16-M20
|
350
|
|
400
|
80
|
80
|
515
|
1562
|
402
|
16-M22
|
400
|
|
450
|
90
|
90
|
565
|
1750
|
452
|
20-M22
|
450
|
|
500
|
90
|
90
|
620
|
1994
|
502
|
20-M22
|
500
|
|
600
|
100
|
100
|
725
|
2040
|
603
|
20-M27
|
600
|
