?工 藝 說 明
一、原水箱
1）作用：克服管網供水的不穩定性，保證整個系統的供水穩定連續；同時也給各設備長期性能可靠提供了保障。
2）選型：PE材質或不銹鋼材質水箱。
3）控制：水箱配置高水位浮球閥和低水位液位開關。其具備了可靠性高,價格低廉,結構簡單,安裝方便等優點。
二、原水泵
1）作用：給預處理各設備提供必需的工作壓力。
2）選型：根據預處理各設備設計壓力降（每臺過濾設備最大壓降0.05Mpa），以及高壓泵前壓力不能小于0.5Kg/cm2，確定增壓泵的工作壓力。
3）控制：泵后用調節閥調節壓力及進水量。
三、機械過濾器（石英砂過濾器）
1）作用：原水首先經過機械過濾器，在過濾器中放置12-24目的精致石英砂，使原水中的絮凝體、鐵銹等懸浮雜質在此過程中被截留。
2）選型：選用FRP材質（玻璃鋼材質）容器.
3）控制：機械過濾器的反洗操作采用手工控制器，過濾器應每天進行一次清洗，清洗時間為10-20分鐘。
四、活性碳過濾器
1）作用：反滲透系統要求進水指標SDI≤5，余氯<0.1mg/L。為滿足其進水要求，需進一步純化原水，使之達到反滲透的進水指標。
2）選型：選用玻璃鋼材質容器，膨脹率40%。
3）控制：活性碳過濾器的控制采用手工控制器，由于活性碳過濾器在工作中吸附了大量的懸浮雜質，為保證系統正常工作，每天必須進行沖洗、反沖洗，沖洗過程由清洗時間為15-30分鐘。
五、全自動軟化水器或加藥裝置
1）作用：除去水中硬度（Ca2+ 、Mg2+）,設備裝填001×7強酸型Na離子交換樹脂，使原水中的殘余硬度低于0.03mmol/L。防止反滲透膜表面結垢，延長反滲透膜的使用壽命和處理效率。
2）選型：軟水器為玻璃鋼材質容器
3）控制：控制系統采用美國自動控制閥型。
六、精密過濾器
1）作用：PP過濾芯具有過濾流量大，納污量大，壓力損耗小的特點，可阻截不同粒徑的雜質顆粒，集表面過濾與深層過濾于一體。
2）選型：選用不銹鋼材質容器.
七、高壓泵
1）作用：使過濾水經過泵體后達到10公斤左右的壓力，以滿足膜體的進水壓力，保證純水的出水量。
2）選型：根據反滲透膜所需的工作壓力，采用格蘭富立式多級高壓泵。
3）控制：當原水壓力表指針達到2KG時，按下產水開關，高壓泵啟動，開始產水。高壓泵前設有壓力保護開關，當進水壓力低于1KG時，壓力保護開關關閉，高壓泵停止工作。
八、反滲透裝置（純水裝置）
1）作用：本裝置選用日本日東電工集團美國海德能公司生產節能型復合膜ESPA型反滲透膜元件，其平均脫鹽率99.5%。
2）選型：美國海德能/日本東麗/韓國世韓/國產匯通-4040/8040。反滲透裝置所設計的產水溫度25℃，水的利用率為70%。
九、水箱（原水箱）
作用：儲備反滲透產品水，并為下一級系統工作提供穩定的供水。
控制：水箱內設有高，低液位開關，控制高壓泵和增壓泵。
十，增壓泵
1）作用：給后級混床提供必需的工作壓力。
2）控制：泵后用調節閥調節壓力及進水量（手工操作）。
十一、純化水箱（成品水箱）
1）作用：混床出水，進入純化水箱，再通過純化水箱送至各用水點。
2）控制：純化水箱內設有高，低液位開關，控制混床的給水泵。
十二、精過濾處理器
1）作用：選用1μm聚丙烯材料濾芯，可有效截留管道內的極微小顆粒及殺滅的細菌尸體。
十三、檢測儀器儀表
1）反滲透主機設有膜前壓力表和膜后壓力表，對膜的工作壓力進行檢測，并設有系統路徑運行顯示，淡水流量計和濃水流量計檢測濃、淡水流量。
2）反滲透主機還設有電導率儀，電阻率儀。在線檢測淡水水質，既直觀又方便，可隨時觀測產品水的水變化。
3）預處理設有壓力表，隨時觀察設備運行狀況，并可進行分析設備運行狀況。
?工 藝 流 程
原水 → 原水箱 → 原水泵 →多介質過濾器 （石英砂過濾器）→活性炭過濾器 →軟水處理器（添加阻垢劑裝置） → 精密過濾器 → 高壓泵 → 一級反滲透（RO）裝置 →紫外線殺菌裝置（臭氧殺菌裝置） → 用水點
?應 用 范 圍
食品工業飲用純凈水、飲料、啤酒、白酒、奶類、保健品等純水；制藥、醫院、實驗室用的輸液、針劑、片劑、生化制品等用高純水；電子工業用水：集成電器、單晶硅、顯示管、電極箔等電子元器件沖洗水；冶金、化工、發電廠及大、中型工礦企業鍋爐補給水；高氟、高硬、高含鹽量地區飲用水改造；汽車、家用產品涂漆、玻璃鍍膜、化妝品、精細化妝品等用純水；中不回用、污水回用、物料濃縮等。
凈水設備多采用反滲透工藝，反滲透是在室溫條件下，采用無相變的物理方法將含鹽水進行脫鹽、除鹽。
凈水設備(外文譯名 Water purification equipment)，簡單來說就是生產凈水的設備。而凈水又被我們廣泛用于：生活飲用、化工、醫療、養殖、種植、食品、飲料等。
2反滲透原理編輯
把相同體積的稀溶液（如淡水）和濃液（如海水或鹽水）分別置于一容器的兩側，中間用半透膜阻隔，稀溶液中的溶劑將自然的穿過半透膜，向濃溶液側流動，濃溶液側的液面會比稀溶液的液面高出一定高度，形成一個壓力差，達到滲透平衡狀態，此種壓力差即為滲透壓滲透壓的大小決定于濃液的種類，濃度和溫度與半透膜的性質無關。若在濃溶液側施加一個大于滲透壓的壓力時，濃溶液中的溶劑會向稀溶液流動，此種溶劑的流動方向與原來滲透的方向相反，這一過程稱為反滲透。
預處理
預處理常常由石英沙過濾裝置，活性碳過濾裝置，精密過濾裝置組成，主要目的是去除原水中含有的泥沙、鐵銹、膠體物質、懸浮物，色素、異味、生化有機物，降低水的余氨值及農藥污染等有害的物質。如果原水中鈣鎂離子含量較高時，還需增加軟水裝置，主要目的在于保護后級的反滲透膜不受大顆粒物質的破壞，從而延長反透膜的使用壽命。

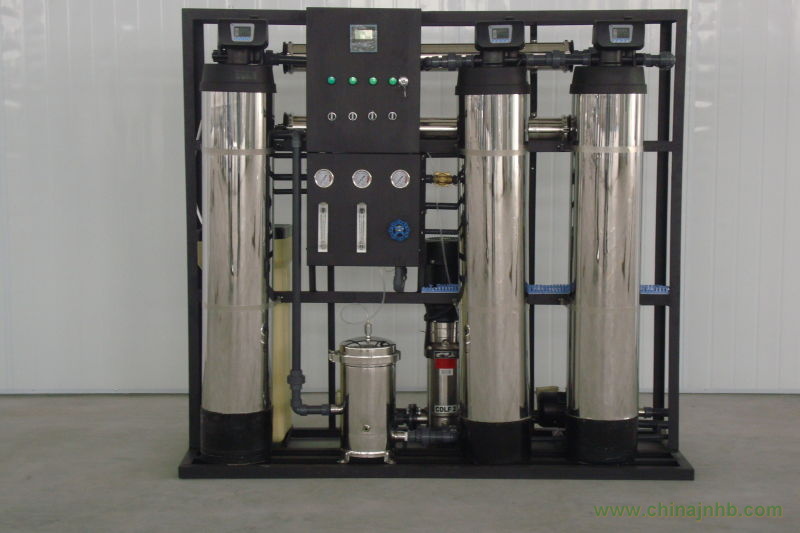

反滲透設備是圍繞反滲膜而組織成的一套水處理系統，一套完整的反滲透系統分別由預處理部分、反滲透主機（膜過濾部分）、后處理部分和系統清洗部分共同組成。
后處理部分主要是對反滲透主機制取的純水作進一步的處理，如果后續工藝接離子交換或電去離子（EDI）設備，則可以制取工業用超純水，如果是用在民用直飲水工藝上，則常常接后置殺菌裝置，例如可以接紫外線殺菌燈或者臭氧發生器，從而使出來的水可以直接飲用。
機械過濾器
機械過濾器用于降低水的濁度，既可以作為水的預處理設備, 也可以單獨作為普通 過濾設備，用于水質要求不太高的地方。 機械過濾器的原理是利用一種或幾種過濾介質，在一定的壓力下，使原液通過該介 質，去除水中的懸浮物﹑有機物﹑膠質顆粒﹑微生物﹑氯﹑嗅味及部分重金屬離子，使 水得到凈化。主要用于降低水體中濁度、懸浮物、粘性和非粘性膠狀物質。其內裝的填 料一般為：石英砂、無煙煤顆粒、多孔陶瓷、錳砂等，一般當原水濁度大于5NTU、懸浮 物含量大于300㎎/L時，過濾器的濾料一般選用石英砂；當水體中鐵、錳含量大于0.3㎎時 ，濾料可改為錳砂，可有效除去水中超標的鐵﹑錳離子。用戶可根據實際情況選擇使用
機械過濾器也稱為壓力式過濾器是純水制備的前期預處理、水凈化系統重要組成部分，材質有鋼制襯膠或不銹鋼，根據過濾介質的不同分為多介質過濾器、活性炭過濾器、錳砂過濾器、根據實際情況可聯合使用也可以單獨使用。功能是濾除懸浮物、機械雜質、有機物等，從而提高水的澄明度?；钚蕴窟^濾器介質是活性碳、是吸附、去除水中的色素、有機物、余氯、膠體、色素、微生物等，錳砂過濾器的介質是錳砂，主要去除水中的二價鐵離子。
設計最大流量m3/h:6.3-64
公稱直徑 mm:DN1000-DN3200
工作壓力：Mpa:0.2-0.6
活性炭過濾器
活性炭過濾器為鋼制圓柱型容器。器內有上、下布水裝置，器外有相應的管道、閥門和儀表。將活性炭粒料充裝到容器中，即組成活性炭過濾器。運行時，被處理水自過濾器上部進入，自上而下地通過活性炭濾層，利用活性炭的吸附性能，使水中的有害物質，例：有機物、膠體、微生物、油類、余氯及嗅味等吸附在活性炭表面而被去除。
3安裝與操作編輯
1、將反滲透純水主機和預處理器放置在接近水源和電源的地方。
2、裝石英砂、活性炭、軟化樹脂等過濾材料。
3、連接水路：原水泵進水口與水源連接、預濾器出口與主機進口連接，預處理器、主機排水口均用管路連接至下水道。
4、電路：首先將接地線可靠接地，并將隨機所配電源線接到房間電控箱內。
5、通入水源、電源，按照“預處理操作說明”的要求按步驟操作，預處理調試操作完成。
6、使用本機，原水泵開關，撥在自動位置，并旋開停機開關。接通水源、電源，待多級泵口壓力達到壓力控制器設定值時，多級泵啟動工作。多級泵啟動后，調系統壓力在1.0-1.2Mpa。首次啟動應對RO膜系統進行手動沖洗30分鐘。
凈水設備分類
凈水設備尚無國際統一分類方法，多以用途、功能、原理、流程、體積大小、產水量多少以及習慣進行分類。
按照中國《生活飲用水衛生規范》，根據生活飲用水水質處理器衛生安全與功能評價規范的評審要求，將飲水水質處理器分為三類：一般水質處理器、礦化水器與反滲透處理裝置，其定義分別如下：
⒈一般水質處理器：是指以市政自來水或其他集中式供水為水源，經過進一步處理，旨在改善飲用水水質，去除水中某種有害物質為目的的飲用水水質處理器。
⒉礦化水器：是指在市政自來水或其他集中式供水為原水，經過進一步處理，旨在改善飲水水質，增加某種對人體有益成分為目的的飲用水凈水器。
⒊反滲透處理裝置：是指以市政自來水或其他集中式供水為原水，采用反滲透技術凈水，旨在去除水中有害物質，獲得純水的純水處理裝置。
根據凈水設備的大小與用途，又分為家用凈水器與大型凈水器。
⒈家用凈水器：是指用于家庭，或飲用水終端的水質處理器；
⒉大型凈水器：是指供團體使用，體積大，不宜搬動的水質處理裝置。符合以下條件之一的為大型水質處理器：高度大于是164cm；長度或寬度大于200cm，質量大于100kg；水質處理器凈水流量大等于5L/min，質量大于50kg；反滲透或納濾水質處理器凈水流量大等于3L/min，質量大于50kg等；
根據凈水設備凈化水體后，水質達到的標準進行分類
⒈生活飲用水凈化裝置：產水符合生活飲用水衛生標準（GB5749-85）；
⒉礦化水水處理裝置：產水符合《飲用水天然礦泉水》（GB8537-2001）；
⒊飲用凈水處理裝置：產水符合《飲用凈水水質標準》（CJ94-1999）；
⒋飲用純凈水處理裝置：產水符合《瓶裝飲用純凈水衛生標準》（GB17324-1998）；
根據凈水設備技術原理分類
⒈吸附類：活性炭、人工分子篩、天然分子篩等。
⒉化學類：離子交換、二氧化氯消毒、臭氧消毒、KDF技術等。
⒊電化學：電吸附、電混凝等。
⒋物理類：沙濾、膜技術、磁化、紫外吸毒等。
根據凈水設備供水類型分類
⒈小型凈水設備：便攜式凈水設備、家用凈水設備等。
⒉中型凈水設備：集團用水凈水設備（大商務機）。
⒊大型凈水設備：設備體積較大放置的凈水設備。
⒋商用凈水設備：瓶裝水凈水設備、桶裝水凈水設備、分質供水凈水設備等。
⒌工業凈水設備：食品加工凈水設備、電廠凈水設備等。
根據凈水設備功能分類
⒈消毒裝置：去除水中細菌等微生物；
⒉脫氯裝置：去除水中的余氯。
⒊脫鹽裝置：降低水中的含鹽量。
⒋軟化裝置：降低水的硬度。
⒌礦化裝置：增加水中礦物質含量。
⒍磁化裝置：制備帶有磁性的水。
⒎酸堿裝置：制備弱堿性水與弱酸性水。
⒏除鐵裝置：降低水中鐵含量。
根據凈水設備使用形式分類
⒈固定式：凈水設備固定在一處。
⒉便攜式：便于攜帶。
⒊移動式：可車載、船載等。
⒋急救式：體積小，能夠應急解決少量人維持生命飲水裝置。
⒌無動力式：凈水設備使用時無需水泵的動力裝置。
