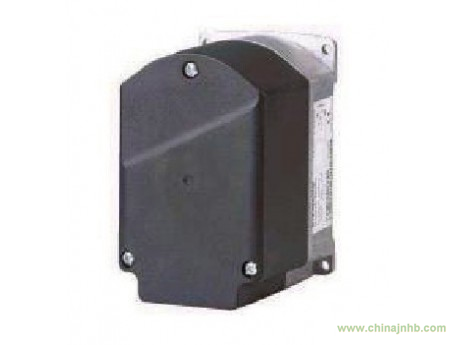

SQM45.. SQM48電動執行機構，即伺服電機，用于中大型燃油或燃?xì)馊紵鞯娘L(fēng)門擋板或空/燃比控制。凸輪控制，齒輪離合。內部及外部位置指示，設置有便于調整的終端及輔助開關。主要用于配合燃燒器控制器的電子式空氣燃?xì)獗壤刂?。該?zhí)行器專為LMV5..設計制造。
安裝注意事項
為確保達到IP54的防護等級，要注意安裝螺絲的位置。同時傳動軸的軸承必須為IP54，以防止接觸到水或者灰塵。
結構特點
□ 執行器外殼- 耐壓和抗熱塑料殼體組成。 顏色: 黑灰色。
□ 齒輪軸的外殼是由鋁壓鑄制成，預留了 4 個穿線孔，可用于 Pg11 密封套線的穿入。
□ 執行器帶自鎖的同步電機。
凸輪觸點地調整
□ 使用可調整的凸輪。
□ 凸輪邊上的刻度指示凸輪觸點的角度。
□ 凸輪可以手動調節或是使用附帶地專用扳手或類似的工具完成。
其他
□ 內置的：在齒輪傳動機構的一端開頭標記。
□ 電氣聯接：RAST3.5終端。附帶AGG5.720/AGG5.721。
□ 傳動齒輪：傳動齒輪帶自潤滑并且無需維護。SQM45為塑料齒輪，SQM48為鋼制齒輪。
□ 驅動軸：與傳動機構的前端順利吻合。
□ 固定和安裝：傳動機構的前端作為安裝的表面，通過4個M5的螺紋孔固定。
