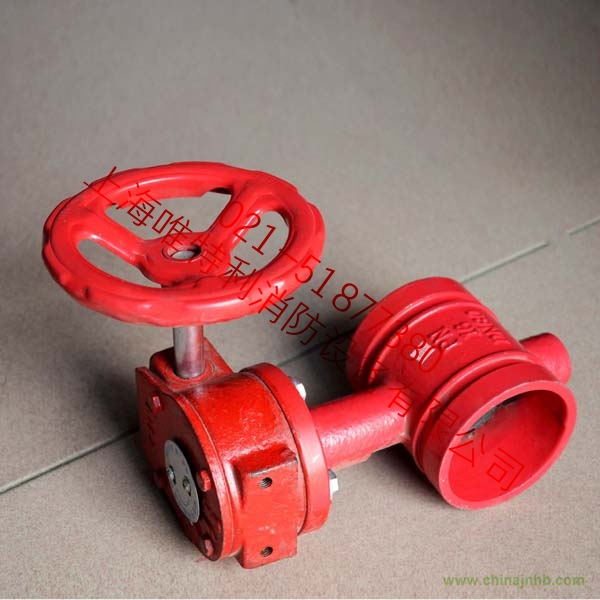

【XD381X溝槽信號蝶閥（渦輪）產品用途】
XD381X溝槽信號蝶閥（渦輪）溝槽式（卡箍）連接閥門是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造船等管道工程作為控制流體作用。
【XD381X溝槽信號蝶閥（渦輪）產品特點】
XD381X溝槽信號蝶閥（渦輪）具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等特點。
【XD381X溝槽信號蝶閥（渦輪）主要零件材料】
| 序號 |
名稱 |
國標標準 |
| 1 |
閥體 |
球鐵 |
QT450-10 |
| 2 |
閥板 |
球鐵 |
QT450-10 |
| 3 |
橡膠 |
EPDM |
|
| 4 |
上軸 |
不銹鋼 |
1Cr13 |
| 5 |
下軸 |
不銹鋼 |
1Cr13 |
| 6 |
O形圈 |
丁腈 |
|
| 7 |
定位齒盤 |
碳鋼 |
45# |
| 8 |
手柄 |
瑪鋼 |
|
| 9 |
絲堵 |
碳鋼 |
45#
|
【XD381X溝槽信號蝶閥（渦輪）性能參數】
公稱壓力：1.O1.62.5
試驗壓力殼體強度：1.52.43.75
密封性能：1.11.762.75
適用介質產品類型：鑄鐵、球墨鑄鐵、銅、碳鋼、不銹鋼
適用介質：水、水蒸汽、油品、空氣水、水蒸汽水、水蒸汽、油品、空氣
【XD381X溝槽信號蝶閥（渦輪）外形和連接尺寸】
| 規格 |
尺寸 (mm) |
| mm |
inch |
A |
B |
C |
D |
E |
F |
| 50 |
2 |
81 |
60 |
8 |
16 |
85 |
57 |
| 65 |
2.5 |
97 |
73 |
8 |
16 |
106 |
65 |
| 80 |
3 |
97 |
89 |
8 |
16 |
113 |
75 |
| 100 |
4 |
116 |
114 |
10 |
16 |
135 |
90 |
| 125 |
5 |
148 |
141 |
10 |
16 |
148 |
110 |
| 150 |
6 |
148 |
168 |
10 |
16 |
181 |
124 |
| 200 |
8 |
134 |
219 |
11 |
19 |
204 |
155 |
| 250 |
10 |
159 |
273 |
13 |
19 |
230 |
190 |
| 300 |
12 |
166 |
324 |
13 |
19 |
270 |
230
|
|
