雨淋報警閥說明：
ZSFG杠桿式雨淋報警閥是一種通過電動、機械或其它方法進行開啟，使水能夠自動單方向流入噴水系統同時進行報警的單向閥。受保護區現場火災探測系統的控制而動作，當火災發生時，火災探測系統動作聯動雨淋報警閥開啟，供水管路的水流入系統側的保護區管網中，噴頭開始噴水，同時發出聲、光報警信號，以達到報警、控火、滅火之目的。廣泛用于濕式、干式雨淋報警滅火系統，也可以與泡沫系統組成泡沫噴淋滅火系統，用來?yè)渚扔斜ㄈ紵ｋU(xiǎn)的液體火災。
產品標準：GB5135.5-2003《自動噴水滅火系統第5部分：雨淋報警閥》
主要性能和技術參數：
| 額定工作壓力 |
1.2Mpa |
1.6Mpa
|
| 密封實驗壓力 |
2.4Mpa |
3.2Mpa |
|
報警性能測試
|
靜水壓自0.14MPa、0.2MPa至額定工作壓力（級差為0.1MPa） |
≤DN150在15s內打開
≥DN200在60s內打開
|
| 在0.14MPa水壓時，報警口壓力≥0.05MPa |
|
防復位實驗
|
在標準規定的防復位試驗裝置上，排除管路中空氣，貯水罐容積≥1.9m3 |
運行壓力MPa |
容積百分比% |
閥瓣組件能回到伺應狀態，并無損壞破裂 |
| 0.7 |
45 |
| 1.0 |
30 |
| 1.0 |
15 |
| 1.2 |
2.5 |
| 閥瓣開啟后控制爪先落在閥圈上 |
閥瓣不能復位
|
雨淋報警閥產品結構與工作原理：

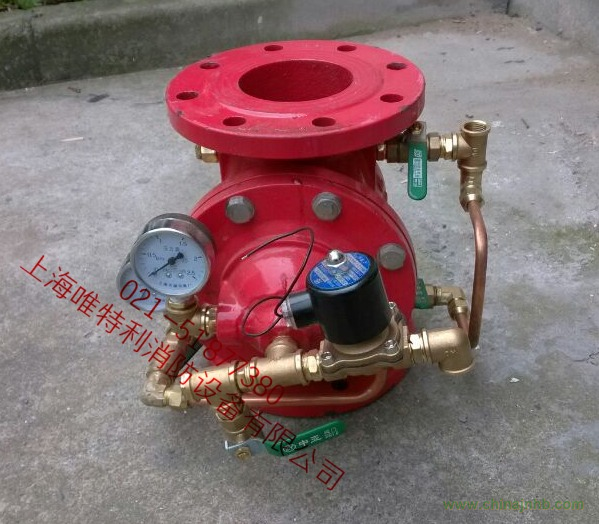

ZSFG杠桿式雨淋報警閥由閥體、閥瓣組件、控制腔、自鎖機構，手動緊急站、自動泄水閥、排水閥、供水和控制腔壓力表以及管路附件等組成。閥瓣組件開啟采用杠桿式結構，鎖扣力小，開啟動作靈活可靠，平時借助供水系統壓力作用，使控制腔膜推動控制桿頂住控制爪將閥瓣扣死，閥瓣關閉，將供水系統與系統側管網阻隔，雨淋閥開啟時，在控制腔余壓的作用下，控制爪先落在座圈上，頂住閥瓣不能復位，供水系統直接向系統側管網補水，使噴淋系統在保護區內連續噴水，達到撲滅火災的目的。滅火后，用復位手柄撥動控制爪離開閥座，閥瓣組件自動關閉，再次將供水系統和系統側管網隔開，壓力報警閥重新處于伺應狀態。
型號規格：
| 型號 |
公稱通徑mm |
額定工作壓力MPa |
報警閥高度mm |
法蘭外徑mm |
法蘭螺孔中徑mm |
螺孔數及直徑mm |
| ZSFG100 |
DN100 |
1.2 |
350 |
220 |
180 |
8xφ18 |
| ZSFG150 |
DN150 |
1.2 |
350 |
285 |
240 |
8xφ22 |
| ZSFG200 |
DN200 |
1.2 |
430 |
340 |
295 |
12xφ22 |
