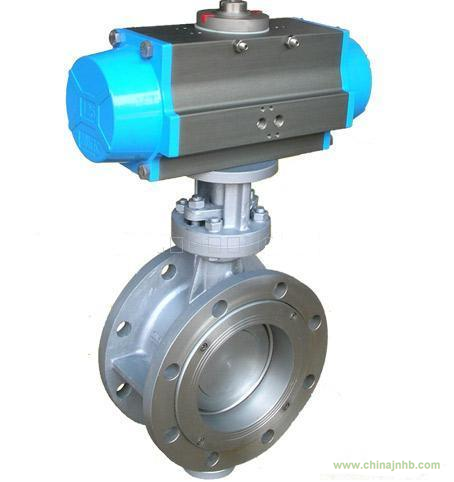

D643H氣動硬密封蝶閥結構特點簡介：
三偏心密封蝶閥系列D643H氣動硬密封蝶閥是我公司主要產品，大量使用在冶金、輕工、電力、煤氣、水道等領域。
三便心金屬密封蝶閥的密封原理：
三偏心蝶閥具有雙向無氣泡緊密關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生磨擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能，確保密封接觸的均勻一致性。
三重偏心幾何形狀：
偏心1 閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，著就免受閥開啟和關閉的干擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
使用壽命更長的無磨擦密封
（1）作為標準配置，閥座采Cr13合金或鎢絡鈷合金硬面。
（2）密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
關閉期間的扭距產生閥座力，并均勻一致的作用在整個圓周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠實現雙向緊密關閉密封的彈性使得閥門閥體和閥瓣能夠接觸或闊張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。
D643H氣動硬密封蝶閥標準與規范
設計與制造
結構長度
壓力-溫度等級
配管法蘭
試驗與檢驗
JB/T8527
GB12238
0 GB12221
JB/T74、GB9131
JB/T74-90
GB9112-9131 HG20592-20596
GB/T13927
D643H氣動硬密封蝶閥材料及主要參數
要零件
材料
閥體
WCB
ZG1Cr18Ni9Ti
CF8
CF3
ZG1Cr18Ni
12Mo2Ti
CF8M
CF3M
壓圈
WCB
ZG1Cr18Ni9Ti
CF8(304)
CF3(304L)
ZG1Cr18Ni
12Mo2Ti
CF8M(316)
CF3M(316L)
蝶板
碳鋼面堆焊
Cr13
ZG1Cr18Ni9Ti
CF8(304)
CF3(304L)
ZG1Cr18Ni
12Mo2Ti
CF8M(316)
CF3M(316L)
閥桿
2Cr13
1Cr18Ni9Ti
0Cr19Ni9
00Cr19Ni11
1Cr18Ni
12Mo2Ti
0Cr17Ni12Mo2
00Cr17Ni14Mo2
閥座
1Cr18Ni9Ti
0Cr19Ni9
00Cr19Ni11
00Cr19Ni11
0Cr17
Ni12Mo2
00Cr17
Ni14Mo2
00Cr17Ni14Mo2
適用工況
適用介質
水、蒸汽、
油品等
硝酸等腐蝕性介質
強氧化性介質
醋酸等腐蝕性介質
尿素等腐蝕
性介質
蝸輪傳動蝶閥
在閥門類型代號D后加入“3”表示，示例：D343H-16C
氣動蝶閥
在閥門類型代號D后加入“6”，示例：D643H-25 氣壓0.4~0.6MPa
電動蝶閥
在閥門類型代號D后加“9”表示，示例：D943H-16C
