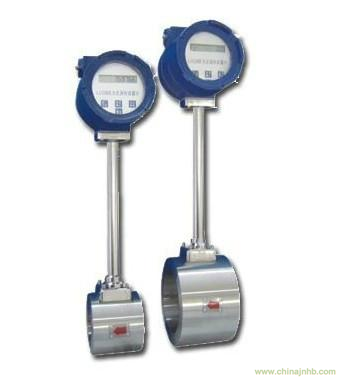

1．導熱油流量計概述
該產品是專門為導熱油流量計量開發的產品，產品集氣體渦輪流量傳感器和體積修正儀于一體，其工作原理是：當介質進入流量計時，首先經過特殊結構的整流器并加速，在流體的作用下，渦輪克服阻力矩和磨擦力矩開始轉動。當力矩達到平衡時，轉速穩定，渦輪的轉速與氣體流量成正比，并通過旋轉的發訊盤上的磁體周期性地改變磁場，從而使脈沖發生器輸出頻率與流速成正比的脈沖信號。體積修正儀中的微處理器對脈沖信號進行計數和計算處理得到氣體的標準體積流量并進行累積得到標準體積總量。
本產品執行國家標準 JJG1037-2008《渦輪流量計檢定規程》和企業標準Q/TX24-2011《導熱油流量計》。主要性能參數符合ISO9951 標準的要求。
2． 導熱油流量計特點
★集氣體渦輪流量傳感器和體積修正儀于一體，可對被測氣體溫度、壓力進行自動跟蹤修正，直接計量導熱油的標準體積流量和總量。
★數字溫度和壓力傳感器外置，并以 I2C 接口與修正儀進行數據通信，測量精度與修正儀無關，同規格直接互換，更換和檢定,使用方便。
★采用微功耗高新技術，憑內外電源均可工作，內電池可連續使用五年以上。
★采用德國進口儀表專用精密軸承，準確度高，穩定性好，范圍度寬。
★精心設計的流道結構，避免了氣流在軸承間的流動，提高了渦輪流量計的介質適應性。
★獨特的反推結構和密封結構設計，確保軸承長期可靠運行。
★采用新型信號發生器，無磁吸力，具有靈敏度高、始動流量低的優點。
★獨立式機芯設計，互換性好、維護方便。
★設計有整流性能優良的整流器，前后直管段要求很低（前≥2DN，后≥1DN）。
★通過 RS485 接口與數據采集器配套可組成GPRS 無線數據傳輸系統，方便實現自動化管理。RS485 通信協議符合MODBUS 規范。
★表頭可 180°隨意旋轉，安裝方便。
3．導熱油流量計技術參數
3.1 型號規格和基本參數
|
型號規格
|
公稱通徑
|
流量范圍
|
壓力等級
|
準確度
|
Qmax時壓力損失
|
殼體材料
|
|
ABGLWY-50A
|
50（2″）
|
6～65
|
1.6
2.5
4.0
|
1.5 級
（Qmin～0.2Qmax ±2.5%；
0.2Qmax～Qmax ±1.5%）
|
0.30
|
≤1.6 MPa
鋁合金
＞1.6 MPa
不銹鋼
|
|
ABGLWY-50B
|
10～100
|
0.65
|
|
ABGLWY-80A
|
80（3″）
|
8～160
|
0.30
|
|
ABGLWY-80B
|
13～250
|
0.80
|
|
ABGLWY-80C
|
20～400
|
2.10
|
|
ABGLWY-100A
|
100（4″）
|
13～250
|
0.20
|
|
ABGLWY-100B
|
20～400
|
0.50
|
|
ABGLWY-100C
|
32～650
|
1.30
|
|
ABGLWY-150A
|
150（6″）
|
32～650
|
1.6
2.5
|
0.35
|
≤1.6 MPa
鋁合金
＞1.6 MPa
碳 鋼
|
|
ABGLWY-150B
|
50～1000
|
0.85
|
|
ABGLWY-150C
|
80～1600
|
1.65
|
|
ABGLWY-200A
|
200（8″）
|
50～1000
|
0.15
|
|
ABGLWY-200B
|
80～1600
|
0.30
|
|
ABGLWY-200C
|
130～2500
|
0.80
|
|
ABGLWY-250A
|
250（10″）
|
80～1600
|
0.15
|
碳 鋼
|
|
ABGLWY-250B
|
130～2500
|
0.35
|
|
ABGLWY-250C
|
200～4000
|
1.00
|
|
ABGLWY-300A
|
300（12″）
|
130～2500
|
0.15
|
|
ABGLWY-300B
|
130～2500
|
0.50
|
|
ABGLWY-300C
|
320～6500
|
1.40
|
注：“準確度”為溫度、壓力修正后的系統精度。
