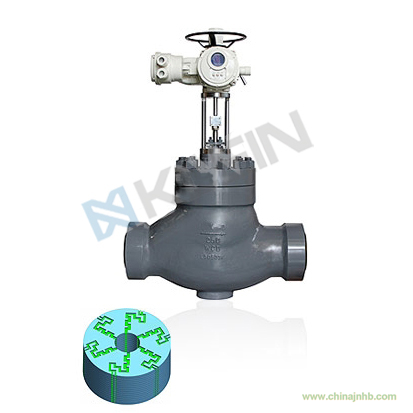

G1501M00系列平衡式迷宮調節閥，采用迷宮式閥籠結合平衡式閥芯設計。迷宮式套筒由同多個同軸表面分布著迷宮曲徑的圓柱碟片組成。根據介質工藝參數不同，設計不同的迷宮曲徑規格與疊合層數組成閥籠，閥籠將總的流道分成許多細小的迂回甚至臺階狀分布的節流流道，迫使流體不斷地改變流向與流通面積逐步降低流體的壓力，以達到預防閃蒸空化的發生，延長閥內件的使用壽命。采用平衡式套筒閥芯，閥芯與閥座的緊密配合確保了極低的泄漏。此種閥內件適合于各種易產生阻塞流動造成汽蝕的工況。

控制閥參數說明：
閥內件特點： 套筒導向型,平衡內件結構,迷宮式閥籠結構,平衡密封環結構（常溫）,金屬密封環結構（高溫）
閥體類型： 直通式 ,角式 ,Z型閥體
閥蓋形式： 標準型 ,散熱型 ,低溫型
流量特性： 等百分比 ,線性 ,快開
口徑范圍： DN25-400(1”-16”)
壓力等級： PN15、25、42Mpa（ANSI 900、1500、2500LB）
泄漏等級： ASME B16.104 Ⅴ（標準型金屬閥座）
管道連接方式： 法蘭式 ,對焊式
適用溫度范圍： -30° ～ 260°（平衡密封環結構）-196° ～ 550°（金屬密封環結構）
執行機構類型： 氣動薄膜式執行機構氣動調節閥，氣動活塞式執行機構,電動執行機構
