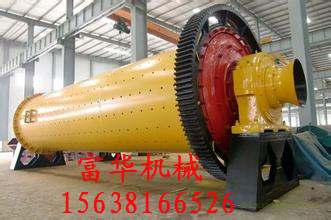

干式球磨機是物料被破碎之后，再進行粉磨的關鍵設備，它廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式粉磨。

干式球磨機結構：　　

1、進料螺旋，使供料均勻，供進料使用。 　　

2、筒體部分，干式球磨機筒體上開有人孔，供檢修和更換筒內襯板時用。 　　

3、排料部分，供球磨機排出合格產品用 　　

4、主軸承部分。 　　

5、傳動部分。 　　

注：干式球磨機根據流程需要，磨機分左旋和右旋，供貨時按訂貨合同發貨。

干式球磨機的結構特點：

干式球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成，中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性，本機運轉平穩，工作可靠，使用于硬度低物料粉磨，另：根據物料及排礦方式，可選擇干式球磨機和干式格子型球磨機。

干式球磨機的工作原理：

干式球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機，物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?，物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨，粉狀物通過卸料箅板排出，完成粉磨作業。

干式球磨機的安裝：

干式球磨機應安裝在牢固的混凝土基礎上，干式球磨機的基礎設計和施工請參看球磨機總裝圖和基礎圖，為了保證使用過程中球磨機各部件的位置精度不發生大的變化，球磨機的基礎應采用整塊式結構，混凝土基礎耐壓強度達到75%以上后即可在上面安裝球磨機，在安裝之前應對基礎的質量進行檢驗，要求混凝土沒有影響強度的缺陷，預留孔的數量和位置符合要求，預留孔內無雜物和積水、無油污，采用“地線法”進行安裝作業時，在基礎上表面應預埋“中心標板”，安裝前基礎上畫出所有中心線并在“中心標板”上做出醒目的沖點標記，作為安裝時的中線基準。 　　

注：吊裝之前應對球磨機分部位全面進行驗收，發現問題及時處理。 　

1、主軸承部分的具體要求參看主軸承部件裝配圖。 　　

2、筒體部分參看回轉部分裝配圖。 　　

3、傳動部分參看傳動部分裝配圖。 　　

4、整體相對位置參看總裝圖。

干式球磨機的檢修規程： 　　

（一）、檢修周期：

1、維修1個月；

2、小修1—3個月；

3、中修12—24個月；

4、大修60—120個月。 　　

（二）、檢修內容： 　　

1、維修：主要檢查油量、調整各部間隙，堅固各部螺栓，更換個別襯板或檢查襯板磨損情況，修補進料器。 　　

2、小修：檢查清洗測量齒面磨損情況，檢查襯板磨損情況，必要時更換。 　　

3、中修：更換進料部分零件，更換傳動小齒轉輪和軸承，減速箱解體檢查，大齒輪在運行3—5年可根據情況調整使用，中空軸運行3—5年應進行測量。 　　

4、大修：解體檢查清洗、測量，根據磨損情況，修理或更換大齒輪、中空軸、球面瓦、傳動軸、小齒輪及筒體，修理更換電器元件，電器設備大修后，必須進行試運行驗收工作。

干式球磨機安裝完成，經檢驗合格，即可進行空機試運轉，球磨機的試運轉應由熟練的球磨機操作工負責進行，并嚴格遵守球磨機安全操作規程。

（一）空運轉的連續運轉時間不少于12-24小時，運轉中發現問題應及時解決。

（二）空運轉試機正常即可進行負荷試運轉，負荷試運轉應分階段進行，負荷運轉中應視排料情況進行喂料，避免鋼球和筒體襯板不必要的磨失和損壞。

1、加入適當物料和1/3數量的鋼球（最大裝球量參看球磨機總圖）試運轉12-24小時。

2、加入至2/3數量的鋼球運轉24-48小時。

3、根據球磨機排料情況，合格產品的產量，參照同類選礦廠球磨機的實際裝球量，確定本臺球磨機的合理裝球量，進行不少于72小時的試運轉。

（三）上述負荷量的增加和試運轉時間的長短，以大小齒輪和減速機齒輪的跑合情況（溫升、噪音、齒面接觸等）為依據進行確定，在齒面接觸精度沒有達到設計要求前，不得滿負荷運轉。

（四）試運轉中冷卻、潤滑系統應工作正常，主軸承、傳動軸承、減速機溫度應正常。

（五）裝入2/3數量的鋼球試運轉24-48小時后，應檢查并再次擰緊全部螺栓。

（六）試運轉工作要認真做好各項記錄。公司產品：礦粉壓球機、脫硫石膏壓球機、高強壓球機、干粉壓球機、強力壓球機、型煤壓球機設備，主要用于型煤煤蛋生產、各種冶金粉料冷壓球團生產、凡是粉狀物料，需要壓球機來完成如：煤粉、焦粉、各種黑色金屬礦粉、脫硫石膏、氧化鐵皮及除塵灰，污泥，耐材等材料均可用我公司的壓球機設備進行壓球制作。聯系電話：0371-69598885　傳真：0371-64319191  手機：15638166526  網址：www.dhyqj.com    www.dhqmj.com    www.zzyuxi.com
