| 進料粒度 |
≤30mm |
產 量 |
15-45t/h |
|---|
【應用領域】: 建材、化工、造紙、涂料、國防、醫藥、食品等領域物料的粉磨加工
【適用物料】:煤、高嶺土、重晶石、螢石、滑石、水渣、石油焦、灰鈣粉、硅灰石、石膏、石灰石、長石、磷礦、大理石、鉀長石、石英砂、膨潤土、石墨、錳礦等莫氏硬度7級以下的非金屬礦物料。
產品簡介：
本系列磨粉機是廣西桂林鴻程礦山設備制造有限責任公司自主研發的大型高效環保磨粉設備，涵蓋5項發明 明專利，可廣泛應用于煤系高嶺土、方解石、大理石、滑石、陶瓷等莫氏硬度7級以下、濕度在6%以內的 金屬礦、非金屬礦和化工原料的粉體加工。
HC2000超大型磨粉機是在在公司HC1700縱擺式磨粉機的基礎上進一步創新形成的大型化產品。本系列磨粉機是廣西桂林鴻程礦山設備制造有限責任公司自主研發的大型高效環保磨粉設備，涵蓋5項發明專利，可廣泛應用于煤系高嶺土、方解石、大理石、滑石、陶瓷等7級莫氏硬度以下、濕度在10%以下的金屬礦、非金屬礦、藥材、食品及化工原料的粉體加工。其產品的細度范圍在0.18-0.022mm，能滿足國家產業政策和不斷擴大的工業化規模生產需求，填補了我國大型擺式磨粉機的空白，擴展了擺式磨粉機的應用領域，無論在產能，還是在單位能耗上極大地提高了用戶的設備效能，其技術水平將處于國內領先水平。HC2000大型擺式磨粉機的開發成功，幾乎可以代替所有類型的磨機，產量可高達60噸/時，特別適合于如電廠脫硫、錳礦業等行業的大規模粉體加工。
產品優勢
1.整體式底座，結構扎實可靠，抗震能力強，避免了以往回氣箱與底座分體機構因長時間工作震動疲勞而造成的其它構件開裂或損壞。
2.采用特種橡膠及耐磨材料制成的減震軸套，不但對設備運轉產生的震動進行有效的隔離，也改變以往雷蒙機所采用的膠套結構使用壽命短、維修頻繁的缺陷，保證了生產的持續性。
3.新型結構的梅花架構成緊湊、合理、可靠，不需對其拆卸，即可進行磨環的更新操作，減少了維護時間，也避免像以往雷蒙機梅花架結構需拆裝易造成的額外故障。
4.免維護磨輥總成采用多層阻隔結構保證磨輥裝置的密封。磨輥裝置的工作環境為極高粉塵濃度，傳統的R型擺式磨粉機的磨輥裝置靠疊層密封無法可靠進行軸承密封，而本項目采用浮動油封技術、螺旋密封級骨架油封多層阻隔結構，密封可靠，極大地減少設備維護時間。
5.分級機采用大型強制渦輪分級技術，處理量大，分級效率高，可使成品粒度在80-400目之間無級調節，同時，采用氣封阻隔技術，分級精度高，確保成品合格率的穩定性。
6.采用離線清灰脈沖收塵系統，具有清灰效果強，濾袋使用壽命長，收塵效率高達99%，更能適應高粉塵濃度、大水分的收塵工況。
產品參數
參數
機型 |
進料尺寸
（mm） |
成品粒度
（目） |
中心軸轉速
（r/min） |
產量
（t/h） |
磨環內徑
（mm） |
磨輥
(個) |
磨輥直徑
（mm） |
磨輥高度
（mm） |
總功率
（kw） |
總重量
（t）
|
安裝尺寸
（mm） |
| HC2000 |
≤30 |
80-400 |
72 |
15-45 |
2000 |
5 |
620 |
250 |
670 |
130 |
24390×11375×11569 |
| HC2300 |
≤30 |
80-400 |
66 |
20-60 |
2300 |
5 |
720 |
300 |
940 |
210 |
32000×13800×16450 |
備注：以上數據僅供參考，由于不同物料及各地物料其屬性不同，產量有所不同。
工作原理
HC2000超大型磨粉機主要由主機、分級機、鼓風機、管道系統、給料機、儲料斗、脈沖收集器、電控柜等組成。我廠設計生產的設備系統部件型號多樣，組合科學合理，可以極大地提高設備的整體性能。輔助設備有顎式破碎機 、畚斗提升機等，用戶可以根據現場情況靈活選擇。

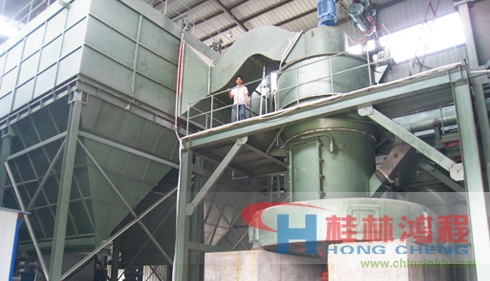

HC2000超大型磨粉機客戶現場
