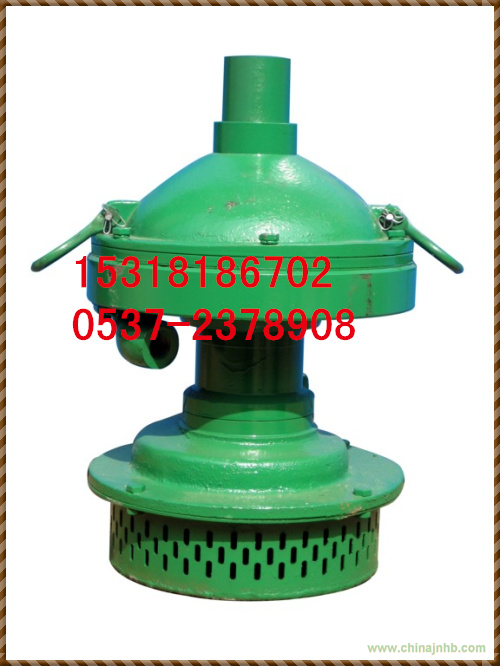

FWB風動渦輪潛水泵
產品介紹
FWB35-20風動渦輪潛水泵是一種安全、高效、節能、低噪和維修方便的新穎排水機具，主要適用于礦山開拓、掘井巷道、豎井簡及化工、油輪等各種易燃易爆惡劣工況現場，有壓縮空氣動力的施工排水作業
結構與工作原理
FWB35-20型潛水泵是一種以壓縮空氣為介質，通過噴管進入渦輪旋轉作功，泵軸隨之高速回轉帶動泵水輪排水。
1．動力部分是根據汽輪機沖擊式葉輪原理，具有優良的空氣動力特性，氣動效率高。環形一體渦輪柵選用優質的鋁合金，硬模澆濤并經熱處理再機加工而成。無須象氣動馬達那樣需加油潤滑及更換維修葉片，經濟利用值一步到位。
2．泵軸上下由兩只封閉軸承支承。結構簡單，平穩性能優良，能確保在額定范圍內的高轉速運行。
3．泵體軸封部分二只丁型骨架橡膠密封圈，利用水氣壓使密封圈內漲，增加了密封效果。渦輪下端有聚氨酯防塵圈，保證了軸承部分的清潔。
4．排氣部分采用有孔網板壓制而成，中置微孔泡沫材料，消音效果顯著，大力改善了井下降噪的工況條件。
5．泵體渦道、水輪采用高效節能的水力模型，泵性能有明顯提高。
6．動力部分與泵體采用分體式結構，便于更換泵體和水輪及密封裝置
主要技術參數
使用氣壓 0.4-0.7兆帕
耗 氣 4-6立方米/分
流 量 25-5立方米/小時
揚 程 15-45米
轉 速 4000-6000轉/分
噪 聲 <75DB(A)
總 重 量 38公斤
外形尺寸mm 280×280×460
un:'y? ?fn?? ???bold;font-size:18.0000pt;font-family:'新宋體';">
25---額定流量Q=25立方米/小時
45---額定揚程H=45米
三、主要技術參數
四、揚 程：45-10米
流 量：25-38立方米/小時
轉 速：3500-4000轉/分
使用風壓：0.4-0.7兆帕
耗 氣 量：5-6立方米/分
耗 油 量：50亳升/小時
總 重 量：31公斤
外形尺寸：(長寬高)350 200 500 毫米 (不包括接頭和*)
QYW-25-45型風動污水潛水泵結構和工作原理、使用與維護保養均可參照 QYQ-17-70型風動潛水泵。
四、結構與工作原理
該泵由氣馬達、水泵、油霧器、管接頭和*等五部分組成。
1．氣動馬達部分：由轉子、葉片、氣缸、殼體、上、下氣缸蓋、頂蓋等組成。轉子上有五條均布的徑向槽，槽內配用葉片，上、下氣缸蓋上各有一只吹氣眼，風泵啟動時，高壓氣從吹氣眼將槽內葉片吹開，同時大量高壓氣從主風道進入氣缸，推動葉片，驅使轉子旋轉作功。在殼體下方留有密封腔，腔內用密封圈將氣、水隔開。密封圏采用彈簧密封，并利用氣、水的壓力，使密封圈內漲，增強密封效果。
2．泵體部分：由泵體、葉輪、泵蓋、泵座等組成。葉輪裝在轉子軸上，擰緊葉輪螺母，裝上泵體、泵座，放入水中，轉子帶動葉輪旋轉，在離心力的作用下，水流壓入泵體的渦道內，并順著出水管排出。
3．油霧器部分：由油霧器殼、油霧器芯、調油閥等組成。油霧器裝在頂蓋上，殼內裝滿潤滑油。
4．管接頭部分：由快速組合接頭和快換管接頭兩部分組成?？焖俳M合接頭裝在出水口處，而快換管接頭則裝在進氣口處。
5．*部分：*是由鋼板沖壓焊接而成，裝在排出氣口處。
