ACOL AF05系列自動補水閥
自動補水閥，功能閥門 ，閥
全球首創垂直刻度可視調節設計 ACOL引領國內補水閥產業發展
功 能
● AF0520/AF0522自動補水閥是由減壓閥、不銹鋼過濾器、截止閥和止回閥
組成。

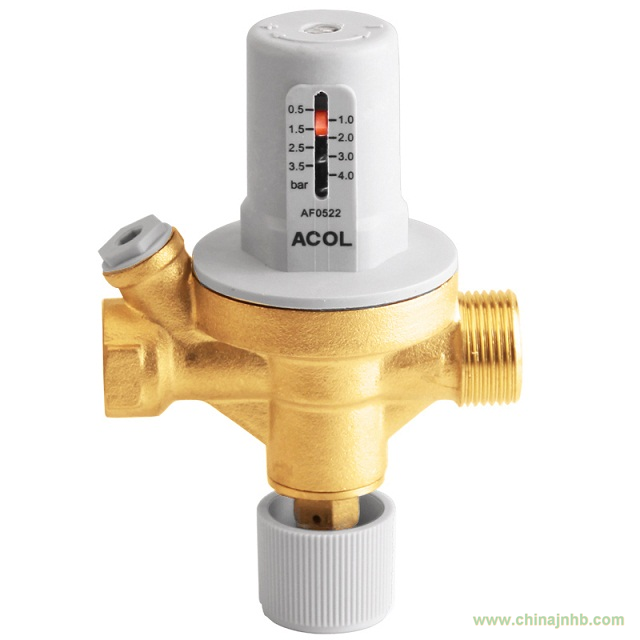

● AF0522具有全球首創的垂直補水壓力調節刻度顯示，并已申請國家專利，
它的垂直刻度可以徹底避免表盤式刻度的指針位置誤移動造成的壓力值完全偏
移，與沒有刻度指示的補水閥相比它可以根據系統的水壓現場自由設定，使自
動補水閥能正常有效的工作，而沒有刻度的補水閥在現場調試時將很難調整到
合適的壓力值，往往不能自動補水，創新的垂直刻度的自動補水閥在壁掛爐、
小型鍋爐和中央空調水系統自動補水上的應用可以減少設備廠家和安裝商的調
試和維修費用。
● 自動補水閥帶有減壓穩壓裝置，壓力值可配合壓力表或根據補水閥刻度進
行調節并自動維持調節后系統壓力，當系統壓力降低時，自動打開注水，到達
設定壓力時自動關閉，避免水壓過高損壞系統設備。
● 自動補水閥帶有止回閥功能，防止系統在補水水壓降低或停止時回流。
● 自動補水閥帶有手動截止閥功能，可通過旋入塑料旋鈕關閉補水水源。
結構特性
● 可視調節：AF0522具有全球首創的垂直補水閥刻度顯示，通過調節頂部的
螺釘可以直接設定壓力值，方便現場調節。
● 柔性大膜片設計：膜片的有效面積大，比同類產品的膜片大40%，這保證
了在壓力輕微變動下閥門就能動作，保證了系統壓力的穩定性及控制精度。
技術參數
△進水最大壓力： 10bar
△壓力調節范圍： 0.5～4bar
△工廠預設定壓力： 1.5bar
△最高介質溫度： 80℃ （AF0522B可定制100℃）
△接口： 進水G3/4外螺紋，配活結可轉成G1/2外螺紋。出水
G1/2內螺紋。對于其它接口可根據客戶要求定制。
壓力表接口G1/4
△閥體材料： H59黃銅
△密封材料： NBR橡膠
