一、概述

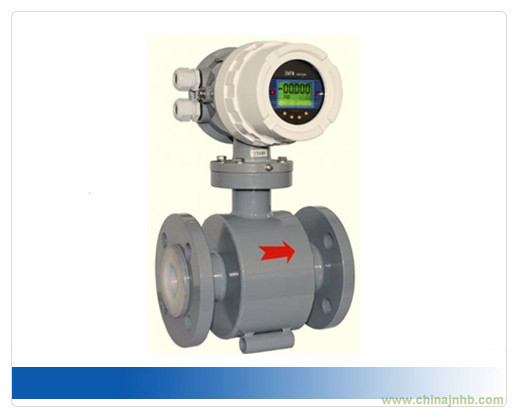

智能電磁流量計是一種測量導電介質體積流量的感應式儀表,根據法拉第電磁感應原理，在
與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，
導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例。
除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿等強腐蝕液體和泥漿、礦
漿、紙漿等均勻的液固兩相懸浮液體的體積流量。
廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建
設、河流疏浚等領域的 流量計量。
二、產品特點
1、 測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。
2、 多電極設計，進一步保證測量精度。
3、 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
4、 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
5、 轉換器內核采用高速中央處理器，運算速度快，提高了流量測量的穩定性
6、 全數字量的處理，抗干擾能力強，測量可靠，精度高。
7、 超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好。
8、 采用EEPROM存儲器，內部設有不掉電時鐘，
9、 雙向測量系統，可測正向流量、反向流量。
10、 密碼鎖存功能，流量計通電后，若設置參數，必須輸入密碼，才能進行操作。
11、 轉換器具有自診斷報警輸出功能，空負載檢測報警輸出。
12、 插入式結構,安裝簡單，不需斷流，現場可帶壓開孔(1MPa以下)安裝，經濟方便
13、 小信號切除功能，用戶可通過顯示器面板設置切除干擾性小流量
14、 零點自校準，消除零漂移。
三、技術參數
● 公稱通徑系列：DN(mm) DN15-3200，插入式≥DN200 注：特殊規格可以定制
●環境溫度:傳感器:-40℃～+80℃ 轉換器: -25℃～+60℃ 插入式:-25℃～+60℃
● 流動方向:正，反，凈流量 ● 通迅接口:RS232、RS485、HART
● 重復性誤差:測量值的±0.1% ● 電導率范圍:被測流體電導率≥ 5μs/cm大多數以水為成份的介質,
其導電率200～800μs/cm范圍內，均可選用電磁流量計
●準確度：管道式：0.2級、0.5級 1.0級（根據口徑區分）
●輸出電流及負載電阻：4～20mA
● 被測介質溫度：普通橡膠襯里：-20℃～+60℃ 高溫橡膠襯里:-20℃～+90℃
聚四氟乙烯襯里:-30℃～+180℃ 高溫型乙烯襯里:-30℃～+200℃ 介質溫度大于120℃時定貨說明!
●電極材料:含鉬不銹鋼、鈦、鉭、哈氏合金、鉑或其他特殊電極材料
●額定工作壓力：管道式:DN10-DN50:≤4.0MPa DN65—DN400: ≤1.6MPa, DN450-DN600:≤1.0MPa，
插入式:≥DN80 0.25MPa-25MPa 特殊壓力規格定貨時說明
● 連接方式:管道式:GB9119-2000標準法蘭 插入式:螺紋連接，球閥規格:DN50
●流量測量范圍:流量測量范圍對應速度范圍是0.5～10m/s ●管道式:0.5～10m/s,推薦1～5m/s;
●插入式:0.5～10m/s ● 電氣接口：M20×1.5螺紋 ● 防爆標志:Exd BT4Ⅱ
四、流量范圍
公稱通徑
|
流量范圍(m3/h)
|
公稱通徑
|
流量范圍(m3/h)
|
DN15
|
0.06~6.36
|
DN450
|
57.23～5722.65
|
DN20
|
0.11～11.3
|
DN500
|
70.65～7065.00
|
DN25
|
0.18～17.66
|
DN600
|
101.74～10173.6
|
DN40
|
0.45～45.22
|
DN700
|
138.47～13847.4
|
DN50
|
0.71～70.65
|
DN800
|
180.86～18086.4
|
DN65
|
1.19～119.4
|
DN900
|
228.91～22890.6
|
DN80
|
1.81～180.86
|
DN1000
|
406.94～40694.4
|
DN100
|
2.83～282.60
|
DN1200
|
553.90～55389.6
|
DN150
|
6.36～635.85
|
DN1600
|
723.46～72345.6
|
DN200
|
11.3～1130.4
|
DN1800
|
915.62～91562.4
|
DN250
|
17.66～176.25.
|
DN2000
|
1130.4～113040.00
|
DN300
|
25.43～2543.40
|
DN2200
|
1367.78～136778.4
|
DN350
|
34.62～3461.85
|
DN2400
|
1627.78～162777.6
|
DN400
|
45.22～4521.6
|
DN2600
|
1910.38～191037.6
|
五、產品選型
090-
|
無 管道一體式
|
電
磁
流
量
計
系
列
|
Z
|
管道分體式
|
C
|
管道插入式
|
結構形式
|
DN
|
DN6~DN3000
|
公稱通徑
|
C1
|
聚四氟乙烯F4
|
C2
|
聚錄丁橡膠
|
C3
|
聚氨脂橡膠
|
C4
|
聚全氟乙丙烯F46
|
C9
|
其它
|
襯里材質
|
D1
|
不銹鋼316L
|
D2
|
哈氏合金B(yǎng)
|
D3
|
哈氏合金C
|
D4
|
鈦
|
D5
|
鉑銥合金
|
D6
|
鉭
|
D9
|
其它
|
電極材質
|
M1
|
0.6MPa
|
M2
|
1.0MPa
|
M3
|
1.6MPa
|
M4
|
4.0MPa
|
M9
|
其它
|
公稱壓力
|
A1
|
4~20mA
|
A2
|
4-20mA+HART協議
|
A3
|
脈沖輸出
|
A9
|
其它
|
輸出信號
|
附加選項
|
F1
|
IP65
|
F2
|
IP67
|
F3
|
IP68分體型可選
|
P1
|
24V DC
|
P2
|
220V AC
|
Ed
|
防爆隔爆型
|
Ei
|
防爆本安型
|
|
