1、適用范圍：

適用于各類LED光源及燈具的光譜特性（光度、色度）測試。

常規應用：LED光源、3014、3528、5050、大功率1W、長度≤1.2m LED日光燈管、球泡燈、LED燈具等。

特殊適用：射燈、筒燈、天花燈等發光角度較窄的燈具。

測量參數包括：

色品坐標、相關色溫、色偏差、色容差、峰值波長、顯色指數、光通量、光效、主波長、色純度、紅色比等。

2、測試標準

GB/T7922照明光源顏色的測量方法

GB/T5702-2003光源顯色性評價方法

GB/T XXXX-XXXX光通量的測量

LB/T 001-2009整體式LED路燈的測量方法

GB/T 24824-2009普通照明用LED模塊測量方法

GB/T 24823-2009普通照明用LED模塊性能要求

SJ/T11394-2009半導體發光二極管測試方法

QB/T 4057-2010普通照明用發光二極管性能要求

3、配置清單：

備注：

1.本方案書有效期為6個月，文中所涉及的價格及服務等條款僅對大陸最終用戶有效。

2.付款與交貨：需方預付30%定金,貨到裝調驗收完畢壹周內支付剩余70%貨款；供方收齊全部貨款后開具全額收據。

3.售后服務

1）貨到接到需方調試通知后壹周內，供方到需方工廠進行整套系統的安裝、調試服務；

2)供方在需方工廠完成整套系統的安裝調試后，提供整套系統的技術培訓服務，培訓內容包括：系統原理與結構、實際測試方法與操作、系統維護等，用時1天；

3)儀器保修期為24個月，保修期內如出現儀器本身質量問題，供方負責免費維修，如由于需方使用不當引起儀器損壞及保修期外的維修，則需方需承擔維修工本費及服務費。儀器的維修可由需方將設備發回供方廠內進行或供方派人上門維修，具體視故障情況由雙方協商而定。

技術說明

1、現場要求：

1)     客戶自備一張長1.2m,寬0.6m的桌子；

2)     客戶自備測試用電腦一臺及打印機一臺，電腦要求自帶（或擴展至）2個通訊接口，1個USB接口；

3)     使用現場需要備一個三芯電源插座，設備供電要求：220V±10%，50Hz/60Hz。

且必須有良好接地，或者有單獨的接地端子。

2、主要技術指標

1)    CCD光譜儀CMS-2S

選用高精度光柵，高靈敏度CCD傳感器，采用雜散光抑制設計具有測量速度快、測試精度高的優勢，完全滿足CIE、IEC及相關國家標準對測量精度的要求，不存在傳統機械掃描式光譜儀的機械位移問題。

相對于傳統的光電積分法（通過濾光片匹配滿足測量需求）測量設備，無法解決光譜匹配誤差、無法測得光譜參數，采用精度最高的全光譜測量方法，既可以精確測量光度參數、色度參數等傳統光電積分法所具有的功能，也可以精確得到樣品的光譜特性，解決窄帶LED光譜無法精確測量的難題。

u 基本測量功能：

色品坐標、相關色溫、色偏差、色容差、峰值波長、顯色指數、光通量、光效、主波長、色純度、紅色比等。

u 通訊方式：USB V2.0

u 測量方式：曝光式、快速

u 波長范圍：380nm～780nm（標準），200-1100nm（特殊選項）

u 波長精度：±0.5nm

u 波長波動：0.2nm

u 測量帶寬：1.6nm

u 色品精度：±0.0005（標準A光源）

u 光度線性：0.5%

u 雜散光：＜ 0.015%（600nm），＜0.03%（435nm）

u 光通范圍：0.01lm-1.9999×10⁵lm(需適當?shù)姆e分球配合)

u 色溫范圍：1000K～100000K

u 測量速度：3ms～2000ms

2)   導光纖維1.5M

u 規格：Y型光纖（可免除更換大小球時需要校準）

u 長度：1.5m（可定制）

u 通光內徑：0.4mm

u 接口尺寸：兩端SMA905標準接頭

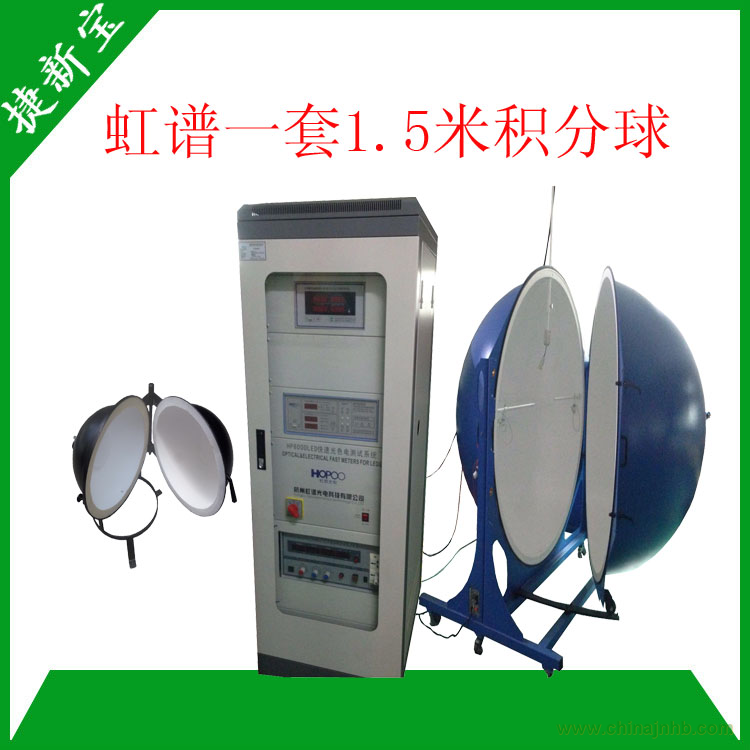

3)    光學積分球

對于燈具通常采用如下兩種測試方式：

4π結構：被測燈具安裝在球中心；

2π結構：被測燈具安裝在球側面。

u 材質：碳鋼

u 直徑：1. 5m（側開）、0.3m

u 符合CIE NO.84（1989）標準要求

u 新型工藝，球體沖壓一次成型，無對接焊點，外形美觀，結構敦實

u 多種涂層可供選擇，反射率：ρ≈0.985

u 采用特殊噴涂工藝，漫射性能良好，具有極平坦的光譜反射率曲線特性

u 易清潔，日久不發黃，長久穩定性好

u 滿足CIE要求4π及2π測法，可用于LED筒燈或射燈等窄發光角度燈具的測試。

4)    LED光源測試夾具

u 適用于貼片LED、3014、3528、5050、2835

u 大功率1W、3W

u MR16、草帽燈等

5)    標準光源

可見光為380nm~780nm的連續光譜功率分布數據，用于光譜測試儀光度色度的光通量、光譜(色溫)定標。 量值可溯源至中國計量科學研究院（NIM）。

u 直流：24V   50W    6V  10W

6)    WL-3005程控恒流直流標準燈電源

本電源為光譜測量系統中標準光源的專用恒流源，精度高，測試穩定。

u 恒流、穩壓

u 程控、液晶顯示

u 高精度，低紋波

u 安全保護

u 輸出電壓：0~30.00V DC

u 輸出電流：0~ 5.000A DC

u 分辨率：電壓1mV ；電流1mA

7)    CHP-500V  500W精密穩壓變頻電源

u 為燈具提供穩定標準的電壓輸入，容量500VA

u 輸  入：?jiǎn)蜗?/span>220V±10%   50Hz ±5%

u 輸出電壓：0-150，151-300V

u 輸出頻率：45-70Hz  50Hz  60Hz

u 100Hz  200Hz  400Hz（可選）

u 輸出波形： 正弦波

u 波形失真度：≤2.0%（線性負載）

u 頻率穩定度：≤0.05%

u 負載穩壓：  ≤±0.50%

8)    WT105智能電參數測量?jī)x

u 測量電流、電壓、功率、功率因數

u 電壓量程：AC: 10~600V；

u 電流量程：0.005~20.00A；

u 量程自動轉換

u 準確度：±（0.4%讀數+0.1%量程+1字）；

9)    19英寸配電機柜

用于放置光譜儀、電源、電參數測試儀等測試設備，并提供安全的配電裝置。使光源光電色測試設備整體性強，美觀、大方、安全、使用方便。
